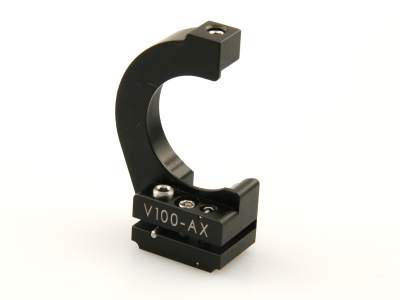

V100-AX Vizix™俯仰轴光学调整架非常适合在空间有限的粗光束分离或者折叠应用中使用。这款紧凑型调整架采用一体式设计，带有挠性铰链，可提供±4°的俯仰调节。100-TPI六角螺钉能够实现平稳调节，而单独的锁定螺钉能够确保对准，这两个螺钉都可以从调整架的顶部进行操作。为简单起见，这款调整架上的所有六角拉刀（调节器、锁和反射镜固定螺钉）的尺寸均相同：5/64英寸 （2毫米）。这款V100-AX具有CenterPoint™光学元件安装功能，意味着光学元件被固定在安装接杆的旋转中心。这使得用户可以旋接杆固定器中的调整架，并且仍将光束保持在反射镜的表面上。 尽管这个调整架仅具有俯仰调节功能，但是它可以在接杆固定器中旋转的事实意味着它也具有偏航调节能力，因此对于完全粗略的对准来说是有用的。
