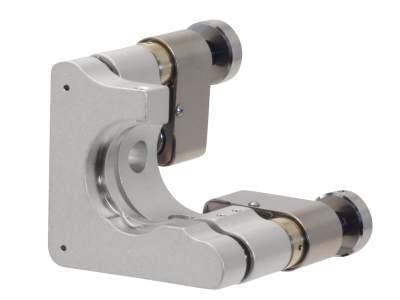

NEWPORT 优铂特 8821-L-UHV 超高真空Picomotor光学调整架
压电反射镜调整架,UHV,无边缘,1.0 英寸,2 轴,左手系
8821-L-UHV 提供了Picomotor促动器的精度和稳定性,利用无边缘ULTIMA®运动型光学调整架使光束进入的范围更大。现在,它可以用于超高真空环境(10-9 Torr)以及VUV/EUV应用中。它能提供平稳,可靠的电动调节,以及硬质合金垫,厚厚的前面板和后面板以及经过优化的刚性弹簧,从而提高了长期稳定性并兼顾更好的防振保护。弹簧加载的棘爪轻柔但牢固地从背面抵住调整架前面板上的三个点,以支撑直径1英寸(25.4毫米)的高精度光学元件。两侧便捷的间隙安装孔与8-32或M4螺钉兼容,可提供更快,更精确和更安全的安装。
清晰边缘设计
采用开口设计的版本,提供了用于安装 1.0 英寸、2.0 英寸和 3.0 英寸的反射镜的通用定位系统,同时提供在光学元件附近通过光束的能力。
易于使用,灵活的 Picomotor 控制器
我们的开环 Picomotor 控制器和驱动器是模块化的。您可以将最多 31 个驱动器串联在一起,每个驱动器有四个通道,因此您可以拥有多达 124 个标准 Picomotor 促动器的网络。控制器系统有两种接口选项:手持控制面板或者计算机,两种选项均可即插即用。您还可以选择使用我们的 TTL/模拟 Picomotor 驱动器。
专利 Picomotor 设计的工作原理
Picomotor 促动器依靠动摩擦与静摩擦之间的基本差异。魔术师的“桌布戏法”就是这样一个例子:其中,快速拉动桌布(低动摩擦)会使餐具留在桌子上,而慢速拉动(高静摩擦)会将餐具从桌子上拉下来并造成一团糟!我们的 Picomotor 促动器采用与螺纹钳口相同的原理,类似于对开螺母的两半,夹在 80 螺距的精密螺钉周围。一个钳口连接到压电换能器的一端,另一个钳口连接到换能器的另一端。施加到压电模块上的缓慢电信号会缓慢地改变压电模块的长度,导致两个钳口沿相反方向滑动。这种缓慢的滑动使螺钉转动(静摩擦)。在换能器运动结束时,一个快速电信号快速地将钳口返回到起始位置。由于螺钉的惯性和低动摩擦,它将在其原位置保持不动。只需反转快慢信号的顺序即可反转旋转方向。
0.7 µrad 角分辨率
我们 Picomotor 促动器可提供 0.7 µrad 角分辨率,使得您的光学元件可进行非常小的、可控的位移。Picomotor 促动器提供了使用集成旋钮的额外优势,能够实现所有轴的快速、手动调节。
一次设置永久有效的长期稳定性
当将电压施加到压电体上时,Picomotor 促动器发生移动,从而改变其长度,进而移动使螺钉发生转动的钳口。当不上电时,促动器不会移动。您可以放心,即使当您的系统断电时,您的调节架依然固定在原位。
平滑且可靠的电动调节
凭借厚的前板和后板、碳化合金座椅和优化的刚性弹簧,Picomotor 大孔径安装座提供平稳、可靠的电动调节,同时保持高水平的热稳定性和机械稳定性。
参数
类型
Clear Edge
光学元件直径
25.4 mm
电动轴
2
角度范围
±5°
螺纹类型
8-32 (M4) CLR
电缆长度
152.4 mm
连接器类型
4-Pin
光轴高度
25.4 mm
角分辨率
0.7 µrad
机制
Picomotor Actuator
工作温度
10 to 40°C
真空兼容性
10-9 Torr
线缆类型
Kapton
