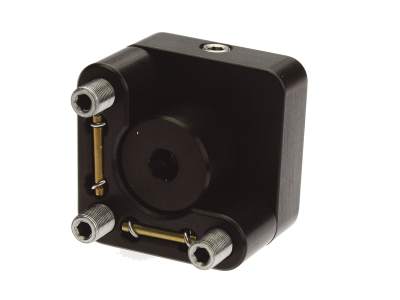

NEWPORT 优铂特 U50-P 六角驱动微型平台反射镜调整架
平台光学调整架，Ultima ，1.0 x 1.0 英寸，3 个80-TPI 内六角扳手
U50-P ULTIMA平台调整架提供了无与伦比的功能。厚厚的前面板和后面板以及经过优化的刚性弹簧提高了长期稳定性，并提供了更好的防振保护。硬质合金垫可实现平稳、可重复的运动。有多种光学安装配件可供这些调整架选择，这使得ULTIMA成为许多光学系统的基本构件。当此平台版本与随附的适配器UPA-PA.5配合使用时，其能够被转换为水平的倾斜/俯仰或者倾斜/俯仰与平移的接杆安装平台，可用于棱镜、分束立方体和其他组件。当与可选的镜架UPA.5一起使用时，这个调整架为1/2英寸（12.7毫米）直径的反射镜提供了稳定的安装平台。该版本不包括促动器。两侧便捷的间隙安装孔可与8-32或者M4螺钉兼容，可提供更快、更精确和更牢固的安装。ULTIMA调整架可以安装在接杆上来实现高度可调，也可以安装在接杆基座上来实现稳定的固定高度。
ULTIMA平台调整架
Left to Right: U200-P, U100-P, U50-P
ULTIMA ®平台调整架提供无与伦比的功能。它们具有厚的前板和后板以及优化的刚性弹簧，以提高长期稳定性并且提供更好的防振保护。硬质合金垫确保平稳、可重复的运动。 大量光学安装配件可用于这些调整架，使得ULTIMA成为许多光学系统的基本构建模块。
水平或者垂直安装
MM系列和P100-P系列均在背板上有两个螺纹安装孔，因此可以使用中心的螺纹孔安装在接杆上，作为水平的倾斜/俯仰平台，或者使用侧面的螺纹孔安装在接杆上，作为垂直平台。 br /> U50 ULTIMA平台调整架也可以使用适配器 UPA-PA.5 ，已包含在U50-P和U50- P1型号中。
带锁定功能的内六角调节
内六角调节螺钉用于微型平台调整架，以节省空间并防止意外调节。为了长期稳定性，U50-PL和U50-PL1在调整架中内置了一个挠曲锁，对螺丝施加切向力以防止旋转。
专用反射镜适配器
Newport的平台调整架配有一组杯状反射镜适配器。杯状反射镜适配器与ULTIMA系列和P100-P微型平台调整架兼容。它们通过平台中心的1/4英寸孔连接到平台调整架表面，并且通过侧面的一个定位螺钉将其锁定到位。水平适配器连接到光学调整架上的安装孔，提供了一种将ULTIMA平台调整架转换为安装在接杆上的用于安装棱镜、立方分光镜或者其他组件的水平平台的机制。
参数
机制
Kinematic
平台尺寸
25.4 x 25.4 mm
致动器数量
3
促动器锁
No
调节螺纹
80 TPI
调节
z, θx, θy
灵敏度
10.4 arc sec
角度范围
±5°
材料
Anodized Aluminum
驱动方式
Allen-Key, non-locking
平台螺纹
1/4-20 (M6) CLR
安装孔
8-32 (M4) CLR
