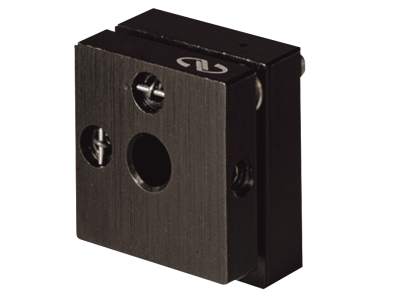

NEWPORT 优铂特 P100-P-H 六角驱动微型平台反射镜调整架
平台光学调整架，Performa ，1.0 英寸，2 个艾伦内六角扳手，8-32
对于常规实验室或工业应用需求的紧凑、坚固和运动学设计，P100-P-H微型公制平台光学调整架是理想选择。与孔径调整架相比，平台调整架具有尺寸上的优势，它能够容纳与实际安装本身相同或更大的反射镜。这个1英寸（25.4 mm）的版本可固定已安装的反射镜，棱镜或分束立方体。两个精密的100-TPI六角调节螺丝提供±6°的调节范围。选配的内六角扳手可用于防止不必要的篡改。与可选的镜架UPA.5，UPA.75，UPA一起使用时，可为直径0.5至1英寸（12.7至25.4 mm）的反射镜提供稳定的安装平台。可以通过使用背板上的8-32螺纹孔将P100-P以接杆安装的方式作为水平的倾斜/俯仰平台。
水平或者垂直安装
MM系列和P100-P系列均在背板上有两个螺纹安装孔，因此可以使用中心的螺纹孔安装在接杆上，作为水平的倾斜/俯仰平台，或者使用侧面的螺纹孔安装在接杆上，作为垂直平台。 br /> U50 ULTIMA平台调整架也可以使用适配器 UPA-PA.5 ，已包含在U50-P和U50- P1型号中。
带锁定功能的内六角调节
内六角调节螺钉用于微型平台调整架，以节省空间并防止意外调节。为了长期稳定性，U50-PL和U50-PL1在调整架中内置了一个挠曲锁，对螺丝施加切向力以防止旋转。
专用反射镜适配器
Newport的平台调整架配有一组杯状反射镜适配器。杯状反射镜适配器与ULTIMA系列和P100-P微型平台调整架兼容。它们通过平台中心的1/4英寸孔连接到平台调整架表面，并且通过侧面的一个定位螺钉将其锁定到位。水平适配器连接到光学调整架上的安装孔，提供了一种将ULTIMA平台调整架转换为安装在接杆上的用于安装棱镜、立方分光镜或者其他组件的水平平台的机制。
参数
机制
Kinematic
平台尺寸
25.4 x 25.4 mm
致动器数量
2
促动器锁
No
调节螺纹
100 TPI
调节
θx, θy
灵敏度
8.3 arc sec
角度范围
±6°
材料
Anodized Aluminum
驱动方式
Allen-Key, non-locking
平台螺纹
1/4-20 (M6) CLR
安装孔
8-32 THD
