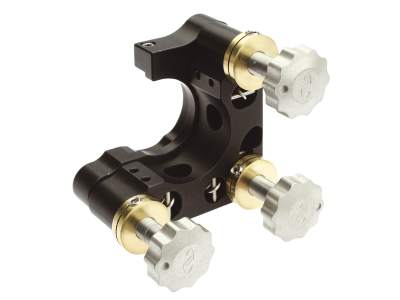

NEWPORT 优铂特 U100-A-LH-3K ULTIMA® 无边缘反射镜调整架
反射镜调整架，Ultima ，无边缘，1.0 英寸，3个锁定旋钮，左手系
U100-A-LH-3K ULTIMA®无边缘左手系反射镜调整架提供了无与伦比的功能。厚厚的前面板和后面板以及经过优化的刚性弹簧提高了长期稳定性，并提供了更好的防振保护。获得专利的无边缘设计将光学元件的边缘露出来，使光束可以靠近已安装光学元件的边缘传播。促动器可以快速被更换，以适应多种调节螺钉、千分尺和电动促动器。硬质合金垫可实现平稳、可重复的运动。有多种光学安装配件供这些调整架选择，这使得ULTIMA成为许多光学系统的基本构件。这个为直径1英寸（25.4毫米）光学元件左手配置而设计的光学调整架包含三个带旋钮的100 TPI可锁定的六角促动器，提供了±7°的倾斜/俯仰调节能力。通过旋转全部的三个促动器可以完成光学元件的平移。两侧便捷的间隙安装孔可与8-32或者M4螺钉兼容，提供更快、更精确和更牢固的安装。ULTIMA调整架可以安装在接杆上来实现可调的高度，也可以安装在接杆基座上来实现稳定的固定高度。
开口优势
利用开口设计，光束能够以较小的入射角 (Φ) 从一个调整架反射到另一个调整架，占用调整架 (d) 之间较少的空间。开口调整架也非常适用于通过啁啾反射镜上的多次反射来补偿脉冲色散效应。
锁定的调节螺钉
ULTIMA Clear Edge Performance 反射镜调整架具有一个带有AJS衬套的挠性锁。 挠性锁对螺钉施加一个切向力以防止旋转并且阻止意想不到的调整。
可更换的促动器
ULTIMA的行业标准夹具设计允许使用许多不同类型的促动器来调节反射镜位置，以满足任何应用的要求。 只需松开两个螺丝以使促动器轻轻滑入和滑出调整架，即可轻松更换促动器。 ULTIMA调整架不仅与标准旋钮和六角调节螺钉兼容，而且与千分尺和电动促动器兼容。 请在下面的附件部分中查看我们的推荐兼容促动器。
右手系和左手系选择
某些型号既有左手版本也有右手版本：U100-A2K和U100-A-LH-2K，U100-A3K和U100-A-LH-3K。 它们本质上是彼此的镜像，以在光学系统设置中提供灵活性和便利性。
超厚框架
ULTIMA调整架具有超厚的框架，可实现最佳的刚度和出色的稳定性。附加刚度降低了调节过程中的偏转，从而允许快速简便的对准。
参数
机制
Kinematic
光学元件直径
25.4 mm
致动器数量
3
促动器锁
Yes
调节螺纹
100 TPI
调节
z, θx, θy
灵敏度
3.8 arc sec
角度范围
±7°
促动器方向
Left-handed
光学元件装载
Front
材料
Anodized Aluminum
驱动方式
Knob, locking
螺纹类型
8-32 (M4) CLR
光轴高度
25.4 mm
特征
Left-handed
