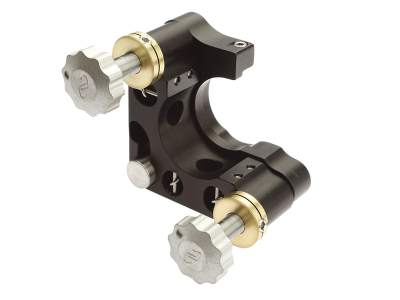

NEWPORT 优铂特 U100-A2K ULTIMA® 无边缘反射镜调整架
反射镜调整架，Ultima ，无边缘，1.0 英寸，2 个锁定旋钮
U100-A2K ULTIMA
®透明象限反射镜调整架提供了卓越的功能性。厚厚的前板、后板和经过优化的刚性弹簧改善了该调整架的长期稳定性，并且能够更好的提供防振保护。基于我们获得的专利设计的带缺口设计暴露出了光学元件的边缘，允许光束紧密通过安装的光学元件边缘。促动器可以快速被更换，以适应多种调节螺钉、千分尺和电动促动器硬质碳化合金垫让运动更加平滑、更具有可重复性。有大量的光学安装配件可用于这些调整架，从而让ULTIMA可以作为一个可用于多种光学系统的基本构建模块。这款用于1英寸（25.4毫米）直径光纤元件的光学调整架包含两个带旋钮的100TPI调节螺丝，可提供±7° 的倾斜/俯仰调整范围。两面都有的便利的贯通孔与8-32或M4螺丝都兼容，使得安装更加快速、精确、安全。ULTIMA调整架可以安装到接杆上以实现可调节高度或者可以安装到基座接杆上以实现稳定的固定高度。本产品也有相应的10件装经济型套件
U100-A2K-PK .
开口优势
利用开口设计，光束能够以较小的入射角 (Φ) 从一个调整架反射到另一个调整架，占用调整架 (d) 之间较少的空间。开口调整架也非常适用于通过啁啾反射镜上的多次反射来补偿脉冲色散效应。
锁定的调节螺钉
ULTIMA Clear Edge Performance 反射镜调整架具有一个带有AJS衬套的挠性锁。 挠性锁对螺钉施加一个切向力以防止旋转并且阻止意想不到的调整。
可更换的促动器
ULTIMA的行业标准夹具设计允许使用许多不同类型的促动器来调节反射镜位置，以满足任何应用的要求。 只需松开两个螺丝以使促动器轻轻滑入和滑出调整架，即可轻松更换促动器。 ULTIMA调整架不仅与标准旋钮和六角调节螺钉兼容，而且与千分尺和电动促动器兼容。 请在下面的附件部分中查看我们的推荐兼容促动器。
超厚框架
ULTIMA调整架具有超厚的框架，可实现最佳的刚度和出色的稳定性。附加刚度降低了调节过程中的偏转，从而允许快速简便的对准。
参数
机制
Kinematic
光学元件直径
25.4 mm
致动器数量
2
促动器锁
Yes
调节螺纹
100 TPI
调节
θx, θy
灵敏度
3.8 arc sec
角度范围
±7°
促动器方向
Right-handed
光学元件装载
Front
材料
Anodized Aluminum
驱动方式
Knob, locking
螺纹类型
8-32 (M4) CLR
光轴高度
25.4 mm
