NEWPORT   优铂特     M1-RQ     M系列无边缘反射镜调整架

品牌: NEWPORT优铂特
型号: M1-RQ
产品详情

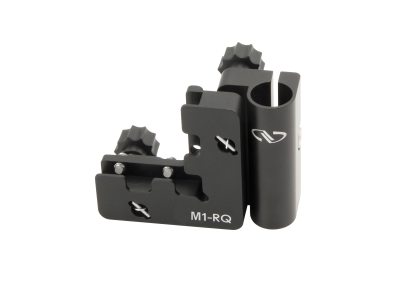

NEWPORT   优铂特     M1-RQ     M系列无边缘反射镜调整架


方形光学元件调整架,侧夹式,0.25 厚,2 个旋钮促动器



M1-RQ用于安装方形光学元件,并具有独特的集成式接杆夹具,可安装到标准的0.5英寸(12.7 mm)光学接杆上。通过这种安装机制,不再需要接杆支架来进行高度调节,而只需将其直接安装到标准接杆上即可。侧边安装的夹具可使反光镜调整架在接杆的整个长度范围内调节,从工作台表面滑动到接杆的顶部。使用标准的接杆和接杆支架根本无法达到如此宽范围的高度调节。通过这种安装方式还可以使M1-RQ反射镜调整架垂直堆叠,以实现节省空间的配置。标配两个精密的100-TPI调节螺丝,可提供异常平滑,高分辨率的调节。可使用5/64英寸2 mm内六角扳手拧紧固定螺丝。



参数

  • 机制
    Kinematic
  • 致动器数量
    2
  • 促动器锁
    No
  • 调节螺纹
    100 TPI
  • 调节
    θx, θy
  • 灵敏度
    3.8 arc sec
  • 角度范围
    ±4°
  • 材料
    Anodized Aluminum
  • 驱动方式
    Knob, non-locking
  • 螺纹类型
    8-32 (M4) CLR
  • 镜片厚度
    6.4 mm
  • 特征
    Side Mount
