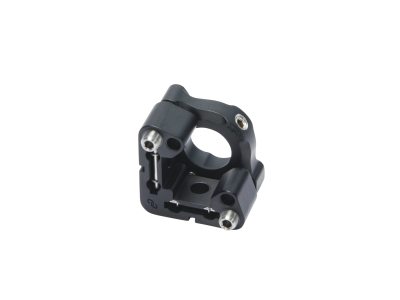

NEWPORT 优铂特 M05 M系列六角驱动反射镜调整架
反射镜调整架，0.5 英寸直径，键控销钉孔，2 个六角促动器
M05镜架适用于需要经济型紧凑，坚固，运动调整架的研究和OEM应用。M05具有对称的前部安装选项，两个精密的100-TPI调节螺丝以及一个额外的厚框架，以提高稳定性。对于OEM应用，M05具有用于固定调整架位置/方向的定位销孔，以及将反射镜永久性安装到调整架上的粘合孔。M05系列调整架全部由黑色涂层的铝制成，并提供3轴版本和促动器锁。
面向各种应用的低价调整架
M 系列调整架是行业内成本最低的调整架。它们可以固定最常用的光学元件尺寸，并且有多种配置可供选择，包括完全孔径六角驱动、开口, CenterPoint™, 侧夹, 平台, and V型槽版本。
粘合剂
我们广泛的实验室测试表明，对光学器件进行环氧树脂固化可为工业应用提供最佳性能和稳定性。 所有M05反射镜调整架都在孔径中设计有环氧树脂孔，以方便将反射镜永久性地粘合到反射镜调整架上。
定位销孔
这些调整架的特征是，在调整架底部（基座）上具有定位销孔（红色图示），以通过定位销钉实现位置和方向的锁定，从而实现可重复的系统集成并防止计时效应。（注意：调整架不配备定位销。）这在OEM应用中特别有用。
出众的可调性
所有 M 系列反射镜调整架配备 100-TPI 调整螺钉，具有± 4°的角度范围，能够提供比安装 80-TPI 调节器的竞争对手的调整架高出25%的调节灵敏度。更好的可调性，意味着更快速、更轻松的对准。
参数
机制
Kinematic
光学元件直径
12.7 mm
致动器数量
2
促动器锁
No
调节螺纹
100 TPI
调节
θx, θy
灵敏度
8.3 arc sec
角度范围
±4°
光学元件装载
Front
材料
Coated Aluminum
驱动方式
Allen-Key, non-locking
螺纹类型
8-32 (M4) CLR
光轴高度
12.7 mm
