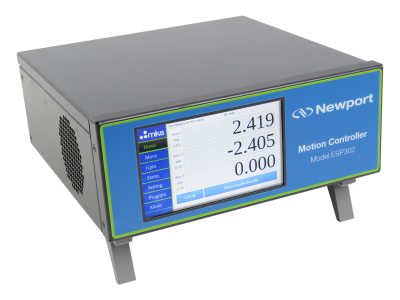

NEWPORT 优铂特 ESP302-2N 三轴运动控制器和驱动器
运动控制器/驱动器，2 轴，以太网，RS232
ESP302-2N 双轴运动控制器和驱动器是流行的ESP301运动控制器的后继产品。ESP302使用以太网接口、网基GUI以及扩展的前面板功能通过LCD触摸屏幕提供与ESP301相同的功能。为了获得最大的后向兼容性，ESP302具有与ESP301相同的运动命令和控制算法。ESP302-1N使用高达3A的DC或者2相步进电机驱动和控制两个运动轴。这个功能能够驱动多种Newport位移台和促动器。ESP302具有集成的手动前面板界面和Newport独特的ESP位移台自动检测和自动配置功能，以实惠的价格提供了最简单的操作和最出色的功能。ESP302使用64位浮点DSP处理器来实现高精度同步控制。数字PID-FF（前馈）伺服回路确保了精确的速度曲线跟踪和精确的定位。1000倍可编程微步分辨率提供了超平稳的低速步进器定位功能，18位DC电机命令输出确保为精密应用提供增强的稳定性。
有关位移台兼容性，请单击此处：位移台兼容性矩阵。
集成驱动器
ESP302 具有多达 3 个用于各种平台的集成驱动器。这些驱动器支持 2 或 4 相步进电机，或高达 3A、每轴 48V 的有刷直流电机。内置驱动器使 ESP302 即节省空间又节省成本。
方便使用的前面板
ESP302 includes a user-friendly LCD touch-screen front panel interface providing an intuitive menu system from which you can execute motion programs, initiate manual moves, and configure operating parameters. Positions for all axes are displayed on the LCD screen. This allows users to perform nearly all functions without connecting to a computer.
网站界面
ESP302通过其10/100/1000 Base-T以太网端口，提供了一个网站界面，供用户控制其最常见的功能。该高速接口与Windows 7及更高版本兼容，独立于用户的操作系统，并且不需要主机PC上的特定软件。
即插即用的 ESP 兼容位移台
ESP 兼容平台连接到 ESP302 时会被立即识别，并自动配置操作参数，无需用户输入。这种即插即用功能不仅对用户透明，而且还确保平台的安全操作。
功能性运动功能
ESP302 包括多种运动功能：从动（操纵杆或其他平移台）、点动、点对点、分组、梯形速度分布图、S 形曲线速度分布图、反向间隙补偿和线性补偿。这些运动特性使 ESP302 成为一个全面的控制器，可以处理常见的运动任务。
标准通信协议
ESP302 提供 2 种广泛使用的通信协议，用于计算机对接。标准 USB 和 RS-232-C 通信链路用于方便的计算机对接。可选的 IEEE-488 (GPIB) 接口适配器可用于高速并行通信。
参数
命令集
100+ intuitive, 2 letter ASCII commands
补偿
Linear error and backlash compensation
计算机接口
Ethernet, RS-232
控制算法
Digital PID servo loop with velocity and acceleration feed forward
轮廓线
2D Contouring with continuous buffer loading, Trapezoidal velocity profile, S-curve velocity profile
驱动方式
2-phase stepper and Brush DC
误差补偿
Linear, Backlash
ESP 兼容性
ESP Stage Detection
运动
Synchronized pt to pt, 3D Linear and 2D circular interpolation, Master-slave, Electronic Gathering
电机控制
16 bit DAC resolution, 5 MHz maximum encoder input frequency, Digital PIDFF servo loop, 0.4 ms update rate
轴数
2
接口
Touch Screen LCD Display
重量
3 kg
电源要求
115/230 Vac, 50/60 Hz wide input range
编程
ASCII, LabView™, Web Utility, ~300kB user program non-volatile memory
尺寸
3.4 H x 8.8 W x 8.8 D (mm)
