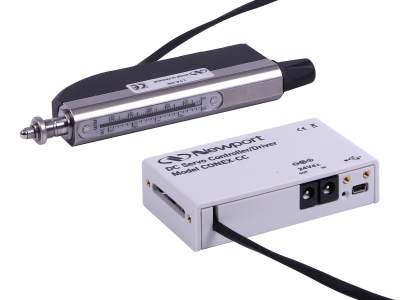

NEWPORT 优铂特 CONEX-LTA-HS 带CONEX™控制器的LTA直流伺服促动器
电动促动器，LTA-HS 与 CONEX-CC 控制器集成
CONEX-LTA-HS是与CONEX-CC控制器集成的高速电动驱动器，针对行程范围为50 mm的高速应用进行了优化。LTA驱动器的设计适合现有的手动平台以及其他光机组件，以直接替代手动千分尺。功能包括可消除磨损的不旋转尖端，以及可折叠的电机，可最大程度地减少占地面积和不必要的悬臂负载。CONEX™控制器带有USB连接线和用于菊花链模块的选购件CONEX-PS-CB。电源需单独订购。对于OEM应用，提供了用于固定USB连接线和电源线的可选固定环。

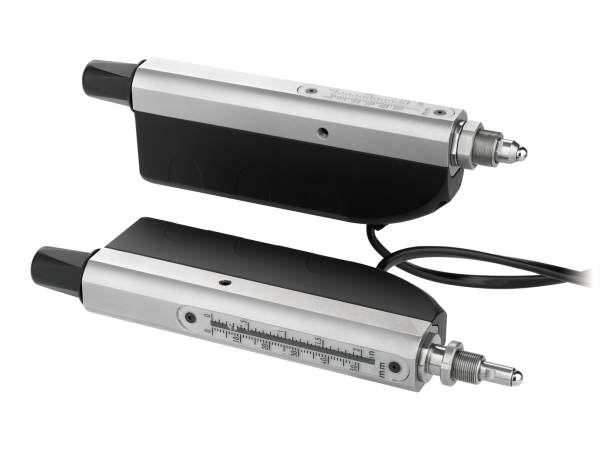

LTA直流伺服促动器
这些CONEX套件包括高速(LTA-HS)或高负荷(LTA-HL)直流伺服线性致动器。 LTA促动器包括：
紧凑型直流伺服运动控制器

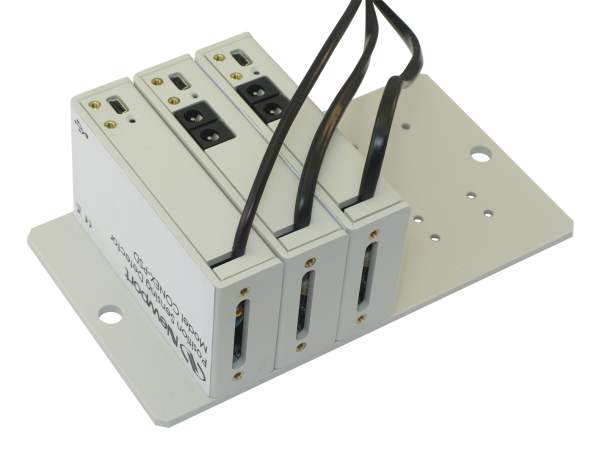

在尺寸方面，CONEX-CC运动控制器可与一副纸牌相比。 CONEX-BP基板上最多可以安装六个CONEX-CC控制器。 控制器和平台都非常紧凑，非常适合空间有限或访问受限的应用。 CONEX-CC的低噪声线性放大器为低功率直流电动机提供了最佳的驱动解决方案。 它可提供平稳的运动，并减少电气噪音并显着减少电机发热。
开箱即用的PC控件
对于开箱即用的控制，CONEX控制器已预先配置并随运动设备一起交付。 要开始移动样品或传感器，只需要插入电源，连接USB通信并启动自由运动GUI。 集成的USB接口可提供快速无处不在的通信协议。 对于OEM或安全敏感的应用，RS-232和RS-485通信被嵌入到CONEX控制器中。
具备众多语言选项的简易编程
通过使用助记型 ASCII 命令简化高级应用程序编程。Newport 提供了一款免费 GUI，允许用户访问并执行 60 余项直观的 ASCII 命令。或者可使用针对其他语言的驱动程序，包括 LabVIEW™ 驱动程序和通信 DLL。
可扩展架构
CONEX 促动器单元可以通过菊花链连接，以创建多轴直流系统或多轴 PP 系统。为了更方便，可以使用可选的 CONEX-PS-CB 电源链电缆与最多 5 个 CONEX-CC 模块共享电源。这样便可实现简易的低成本多轴系统。此外，还可以通过 CONEX-IOD 使控制器实现模拟和数字输入。
参数
位移台类型
LTA-HS Linear Actuator
行程范围
50 mm
推动力
50 N
拉力
40 N
最大速度
5 mm/s
最小位移增量
0.10 µm
精度，典型值
±2.2 µm
精度，保证值
±5.0 µm
单向重复精度，典型值
±0.10 µm
单向重复精度，保证值
±0.25 µm
双向重复精度，典型值
±0.30 µm
双向重复精度，保证值
±1.0 µm
驱动方式
DC servo
原点重复精度
±2 µm
编码器分辨率
0.03539317 µm
控制回路
Floating point digital PID loop with velocity and friction feedforward, 2 kHz servo rate
显示
Two-color LED
编程
40+ intuitive, 2 letter ASCII commands.
电源要求
24 VDC, 8 W
电缆长度
3 m
计算机接口
USB
控制器尺寸
93.2 x 53 x 23 mm
MTBF
10,000 h (25% load, 30% Duty cycle)
顺应性
RoHS 3, CE
