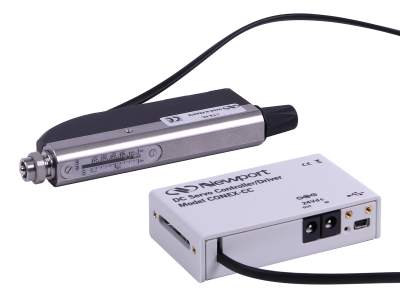

NEWPORT 优铂特 CONEX-LTA-HL 带CONEX™控制器的LTA直流伺服促动器
电动促动器，LTA-HL 与 CONEX-CC 控制器集成
CONEX-LTA-HL是与CONEX-CC控制器集成的高负载电动驱动器，推荐用于行程为25 mm的重负载应用。LTA驱动器的设计适合现有的手动平台以及其他光机组件，以直接替代手动千分尺。功能包括可消除磨损的不旋转尖端，以及可折叠的电机，可最大程度地减少占地面积和不必要的悬臂负载。CONEX™控制器带有USB连接线和用于菊花链模块的CONEX-PS-CB。电源需单独订购。对于OEM应用，提供了用于固定USB连接线和电源线的可选固定环。
LTA直流伺服促动器
这些CONEX套件包括高速(LTA-HS)或高负荷(LTA-HL)直流伺服线性致动器。 LTA促动器包括：
完成您的Conex系统
CONEX-PS 是向您的Conex设备供电的必要条件，是单独购买。 可以使用可选的 CONEX-PS-CB 由模块共享所提供的电源链电缆，此套件随附一根电缆，还可以单独购买其他电缆。我们还提供CONEX-BP 基板，用于牢固地安装多达6个CONEX-AGP运动控制器，以节省空间并为您带来便利。
开箱即用的PC控件
对于开箱即用的控制，CONEX控制器已预先配置并随运动设备一起交付。 要开始移动样品或传感器，只需要插入电源，连接USB通信并启动自由运动GUI。 集成的USB接口可提供快速无处不在的通信协议。 对于OEM或安全敏感的应用，RS-232和RS-485通信被嵌入到CONEX控制器中。
具备众多语言选项的简易编程
通过使用助记型 ASCII 命令简化高级应用程序编程。Newport 提供了一款免费 GUI，允许用户访问并执行 60 余项直观的 ASCII 命令。或者可使用针对其他语言的驱动程序，包括 LabVIEW™ 驱动程序和通信 DLL。
可扩展架构
CONEX 促动器单元可以通过菊花链连接，以创建多轴直流系统或多轴 PP 系统。为了更方便，可以使用可选的 CONEX-PS-CB 电源链电缆与最多 5 个 CONEX-CC 模块共享电源。这样便可实现简易的低成本多轴系统。此外，还可以通过 CONEX-IOD 使控制器实现模拟和数字输入。
参数
位移台类型
LTA-HL Linear Actuator
行程范围
25 mm
推动力
120 N
拉力
100 N
最大速度
1 mm/s
最小位移增量
0.05 µm
精度，典型值
±1.2 µm
精度，保证值
±3.0 µm
单向重复精度，典型值
±0.10 µm
单向重复精度，保证值
±0.25 µm
双向重复精度，典型值
±0.30 µm
双向重复精度，保证值
±1.0 µm
驱动方式
DC servo
原点重复精度
±2 µm
编码器分辨率
0.00737358 µm
控制回路
Floating point digital PID loop with velocity and friction feedforward, 2 kHz servo rate
显示
Two-color LED
编程
40+ intuitive, 2 letter ASCII commands.
电源要求
24 VDC, 8 W
电缆长度
3 m
计算机接口
USB
控制器尺寸
93.2 x 53 x 23 mm
MTBF
10,000 h (25% load, 30% Duty cycle)
顺应性
RoHS 3, CE
