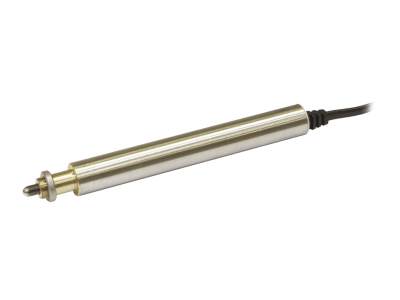

NEWPORT 优铂特 TRA12PPD TRA 紧凑型电动促动器
电动促动器，微型，12mm行程，步进电机，25 针 D-Sub
TRA12PPD微型步进电机促动器在直径为15 mm的细长外壳中提供了12 mm的行程，是561系列线性位移台、481和RS65转台电动化的理想选择。TRA促动器结合了出色的节省空间设计，可用于各种线性位移台、反射镜调整架和OEM应用。25针D-Sub接头。
紧凑的 15 mm 直径嵌入式设计
TRA6 和 TRA12 型号在直径 15 mm 的超薄外壳中提供 6 mm 或 12 mm 的行程。TRA25 在略大的 18 mm 外壳中提供 25 mm 行程。纤薄设计最大限度地减少了将手动位移台或光学固定座升级为电动解决方案时所使用的空间。
替换手动位移台上的测微计驱动器
TRA 促动器提供与测微计驱动器类似的形状系数，从而可使用它们轻松升级手动位移台。TRA6 型号提供 6 mm 的行程，是实现 561 系列线性位移台、481 和 RS65 旋转位移台电动化的推荐选择。TRA12 型号提供 12 mm 的行程，且与 Ultima 和 Suprema 反射镜调节架、ULTRAlign、460A 系列线性位移台兼容。TRA6 和 TRA12 与其他 Newport 机械产品以机械方式兼容，这些产品的性能可能有限。有关详细信息，请参阅“位移台和促动器的选择指南”。TRA25 在稍大的封装中提供 25 mm 行程，是实现更长行程设备电动化的推荐选择。
硬涂层促动器球头
与使用普通钢制球头的其他设计相比，TRA 促动器还具有可使接触表面磨损降至最低的硬涂层钢制球头。
集成光学限位开关
所有 TRA 促动器都包括集成的光学限位开关。这些高度可靠的开关不仅保护设备免受过度行程带来的损坏，而且还提供可重复参考/归位的方法（例如在停止运转之后）。
参数
行程范围
12 mm
最大速度
0.4 mm/s
最小位移增量
0.10 µm
推动力
60 N
精度，典型值
±2.2 µm
精度，保证值
±4.0 µm
双向重复精度，典型值
±0.15 µm
双向重复精度，保证值
±1.25 µm
单向重复精度，典型值
±0.10 µm
单向重复精度，保证值
±0.50 µm
驱动螺距
0.5 mm
减速轮
1:256
原点
Optical, at lower limit
原点重复精度
±2 µm
限位开关
Optical switches, both ends
电缆长度
3 m
连接器类型
DB25 - Male
功耗
5 W
重量
0.25 kg
MTBF
10000 h (25N load, 10% duty cycle)
最大耗电量
10 W
顺应性
RoHS 3, CE
