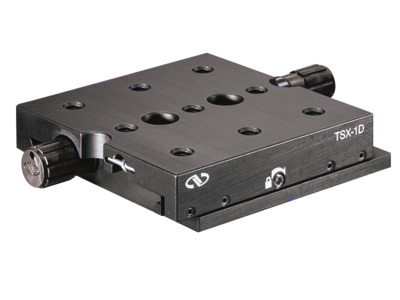

NEWPORT 优铂特 TSX-1D 燕尾式滑动铝制平台
燕尾式线性平移台，1.0 英寸行程，1/4-20
TSX-1D公制燕尾线性位移台能够为各种应用提供快速的线性定位。预先加载的燕尾型滑轨能够提供实验室应用所需的稳定性，通过它可以实现平稳的行进。这个位移台具有1/4-20螺纹的安装孔。TSX-1D具有精密的20 TPI丝杠驱动器，能够实现快速的粗定位和精定位。可以通过访问侧面安装的固定螺钉将位移台牢固地锁定在适当的位置。这个位移台有两个可以从任一侧调整的旋钮，可堆叠起来实现X-Y定位，而且也可以被安装到其他地方以提供垂直定位。TSX-1D直接安装到平台和面包板上。将这个位移台安装在导轨上，能够提供横向定位。
平滑运动燕尾槽滑动轴承
TSX-1D 系列燕尾槽位移台使用与精确控制版本相同的精密燕尾槽滑动机构，但在相对较长的 1.0 英寸行程距离内提供了快速定位版本。燕尾槽滑块支持所有最简单的运动。由两个相互滑动的精密研磨平面组成。
用于快速定位的 4 µm 步进控制
TSX-1D 具有一个 20 TPI 精密丝杠驱动器，用于粗略/精细定位。通过使用侧面安装的定位螺丝，可以将位移台牢固地锁定到位。该位移台可以从任一侧进行调整，使其成为一个用于系统内平稳、快速定位的多功能工具。
大的中心载重能力
该位移台具有燕尾系列的最大中心载重能力，以及最大的安装面积，使可以平滑行进的燕尾设计支持更多数量的组件。
参数
位移轴
X
最大位移台行程
25.4 mm
中心负载
111 N
轴向负载
22 N
推荐促动器
Included
调节螺纹
20 TPI
材料
Aluminum
轴承
Dovetail Slide
驱动位置
Center drive

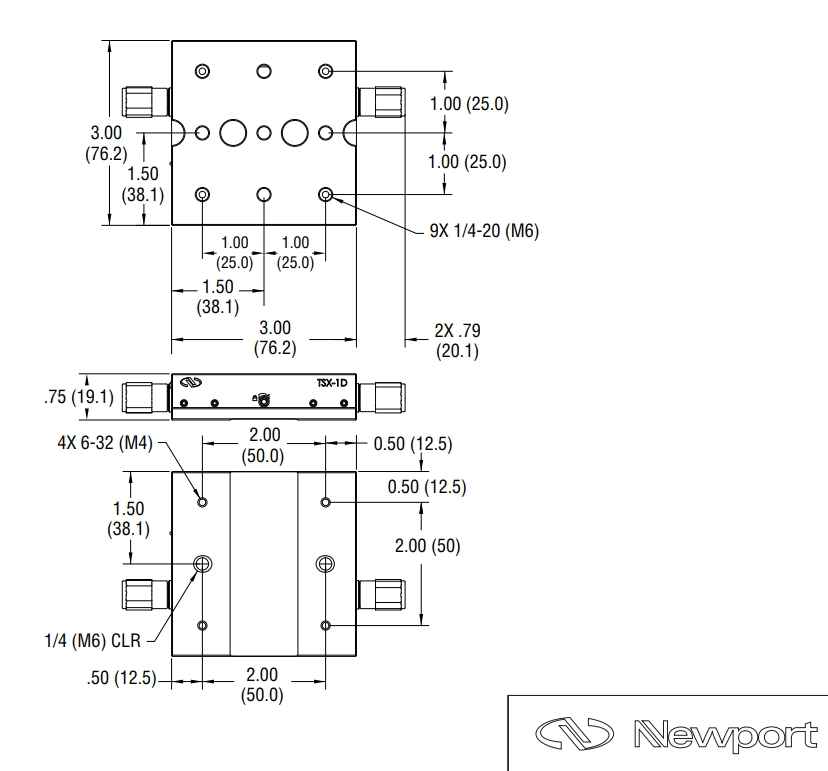

平台尺寸
3.0 x 3.0 in.
高度
0.75 in.
螺纹类型
1/4-20
