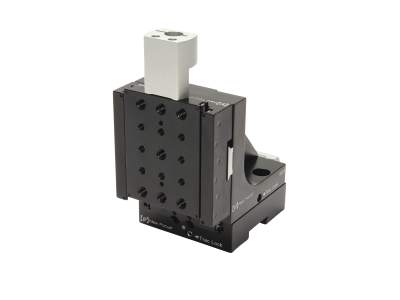

NEWPORT 优铂特 9064-XZ 单排滚珠轴承铝制平台
XZ 轴位移台，Triple Divide，1.1英寸行程，8-32和 1/4-20螺纹
9064-XZ Triple Divide XZ轴平移台使用两个单轴1.1英寸行程的平台和我们的90°适配器构建。垂直平台上千分尺夹具的位置使重量由促动器而不是弹簧支撑，从而为您的应用提供更大的负载能力。平台上额外的一对孔使您在要重新配置设置时轻松地将此垂直平台转换为水平平台。8-32和1/4-20的螺纹安装孔。注意：这些平台不包括促动器。我们建议使用我们的9302调节螺丝或SM-25千分尺。为了获得更精确的控制，请尝试使用我们的8302 Picomotor™促动器。
模块化的导轨设计，可以轻松安装和堆叠
通过沿位移表面下方（并与之正交）的独立燕尾式不锈钢e•z•Trac™导轨滑动并锁定，既可以快速容易地将位移台相互安装在一起，也可以将位移台安装到光学系统中。由于 e•z•Trac™ 导轨独立安装在整个位移台上，所以 Triple-Divide™ 位移台的互换和重新配置非常简单，而且这种位移台很容易集成到大多数光学系统中。导轨特性还使其成为集成到可扩展系统和 OEM 系统的理想选择。
e•z•Trac™导轨：用途广泛-稳定可靠
我们的模块化 Triple-Divide 位移台与集成的 XYZ 位移台一样稳定。如图所示，通过作用在燕尾形钢轨（我们称之为e•z•Trac™导轨）上的锥形固定螺丝，完成了位移台和配件的锁定。导轨的斜边与固定螺钉的锥形表面将固定螺钉的水平推力传递至垂直分量。因为可以很容易使用标准的球头螺丝刀通过该螺丝施加超过 125 磅 (550 N) 的力（真的，我们测试过了！），所以超过 250 磅 (1100 N) 的垂直力会朝下将位移台夹紧到安装表面（即使安装表面是另一位移台）。位移台从安装表面到 e•z•Trac 导轨本身的巨大摩擦导致位移台不会沿导轨的长轴滑动。而且由于仅用两个螺丝就可以用超过 400 磅 (1780 N) 的力将导轨本身锁定到光学平台上，因此锁定到导轨的位移台能够承受很大的向/离平台平面的扭矩。
包括导轨
每个9064位移台都包含
9022NF E•z•Trac™导轨，使您可以将该位移台与我们的 e•z•Trac™ 19 mm 表面安装光学导轨的任何配件进行台式安装或组合，以构建所需的平移系统。此处显示的是两个9064-X平台，它们正交堆叠在一起形成XY配置。
兼容的促动器
这些位移台不包含促动器。我们建议使用我们的9302 螺纹匹配的调节螺钉或SM-25 型测微计。为了进行更精确的控制，这些位移台可配有8302 Picomotor 促动器。有关更多信息，请参阅配件部分。还提供带有预配置促动器的9064位移台。
参数
位移轴
X, Z
最大位移台行程
28 mm
中心负载
89 N
直线精度
<2.5 µm
材料
Aluminum
轴承
Single-Row Ball Bearings
螺纹类型
8-32 and 1/4-20
推荐使用调节螺丝
9302
推荐的游标卡尺
SM-25
推荐的数显测微头
DMH-1
推荐的可锁定测微头
DM-25L
推荐的压电促动器
8302
