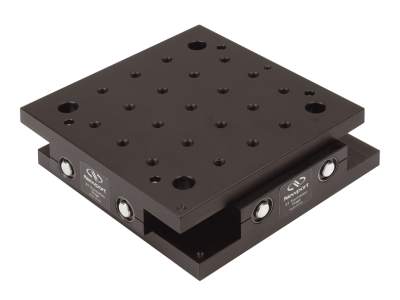

NEWPORT 优铂特 401 大平台双轴线性平移台
XY线性平移台,13毫米行程,1/4-20螺纹
401高性能大型平台集成的两轴线性位移台将两个正交定位器集成到一个薄型单元中。该平台在基于三个平行板的设计中提供了高负载能力。顶板和底板中的轴承块装有预装的直线球衬套。内板支撑在衬套中成对的硬化和抛光钢棒。通过将移动组件弹簧加载到促动器的末端,可以消除反冲。平台可以以任何方向安装。该平台具有坚固的平面,并具有便捷的1/4-20的螺纹孔阵列。促动器不包括在内。我们建议使用我们的SM-13,DM-13,HR-13或DM-13L千分尺,AJS-100-0.5调节螺丝和LTA-HS电动促动器。
集成的正交平移以最小化轮廓
这些位移台包括两个正交的平移支撑件,以提供用于安装表面双轴平移的薄型设计。可提供实心或有孔的安装板,并且每个轴都支持手动或电动 Newport 促动器。
大型工作区域
尽管是轻型铝制结构,其大型工作区域和三块平行板的坚固设计能对高达 100 磅的负载进行平滑移动。通过弹簧加载的促动器组件可防止出现反冲。此外,这些位移台可按任何方向安装并保证符合规格要求。安装平台具有完整系列的 1/4-20 或 M6 螺纹孔。型号 406 的孔直径为 2.25 英寸 (57.2 mm),与位移台最大对角线位移处的最小值 1.875 英寸 (47.6 mm) 十分接近。
简易互换的促动器
这些位移台不带促动器出售,因此可以全面选择手动或电动促动器。该视频显示了随时随地在任何轴上快速简便地更换促动器。
滚珠轴承提供平滑移动
预加载的不锈钢滚珠轴承可为这些具有高负载能力的位移台提供平稳的行程,在0.5英寸范围以上每个轴的偏差小于200 µrad。
参数
位移台类型
Standard Platform
位移轴
X, Y
最大位移台行程
13 mm
中心负载
450 N
轴向负载
67 N
角度偏差
<200 µrad
材料
Aluminum
轴承
Single-Row Ball Bearings
驱动位置
Center drive

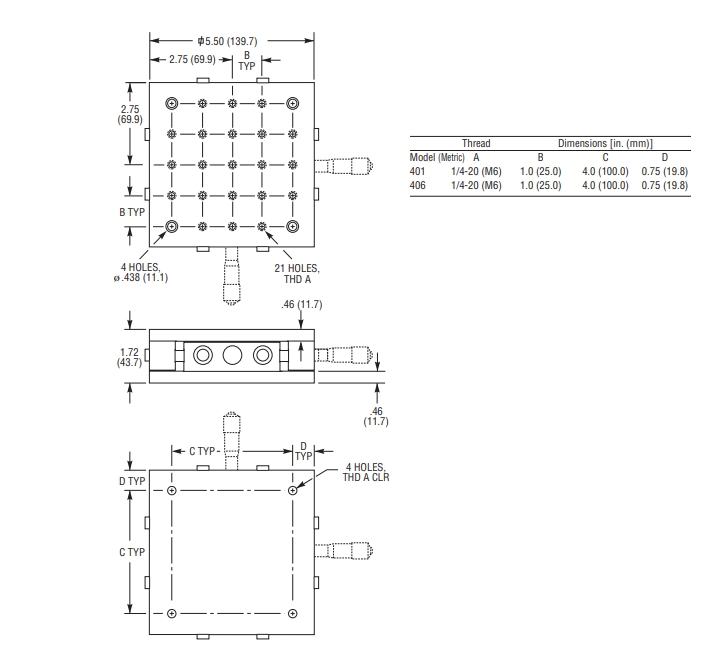

平台尺寸
5.5 x 5.5 in.
高度
1.72 in.
螺纹类型
1/4-20
推荐使用调节螺丝
AJS100-0.5
推荐的游标卡尺
SM-13
推荐的DM差分式测微头
DM-13
推荐的可锁定测微头
DM-13L
推荐使用TRA 电动促动器
TRA12CC or TRA12PPD
推荐使用 TRB 电动促动器
TRB12CC or TRB12PP
