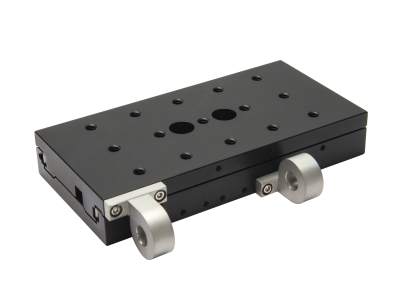

NEWPORT 优铂特 443-4 扩展范围滚珠轴承线性平移台
线性平移台，高性能，薄型，滚珠轴承，4.0 英寸，1/4-20
443-4型是一种薄型，精密滚珠轴承的线性平台，最大行程为4英寸。它具有出色的性能，可用性和价值，以及58磅的中心负载能力和1/4-20的安装孔。硬化的滚珠在相对的成对硬化和抛光不锈钢棒之间滚动可确保稳定性，可重复性和异常平滑的运动。两个促动器（另售）彼此面对面地贴靠，以实现最大4英寸的行程。弹簧提供对促动器尖端的预紧力，以消除间隙。
稳定的不锈钢促动器安装系统使您可以选择手动或电动促动器。请注意，该平台没有锁定功能，不包括所需的两个促动器。建议使用以下的2英寸行程促动器，且可单独订购：AJS100-2调节螺丝，SM-50千分尺和LTA-HS电动促动器。
滚珠轴承提供平滑的线性平移
与通过滚动运动引导线性平移相比，这些位移台中的滚珠轴承可减少摩擦力。尽管为了避免轴承中出现不必要的摆动而在外部装入导轨，但是摩擦力依然可以忽略不计，在整个距离之内实现平滑移动。每个轴的运动都可以轻松地锁定到位。
设计用于重新配置为左手或右手操作
这些扩展范围的位移台设计具有对称功能，可以将它们重新配置为左手或右手操作。该视频显示了一个423位移台被重新配置为可从位移台的另一侧接近千分尺。这是允许将平台用于垂直移动所必需的，同时对于改善调整的可操作性也很有用。另请注意，可以切换锁定位置和千分尺位置。
参数
位移轴
X
最大位移台行程
102 mm
中心负载
258 N
轴向负载
67 N
角度偏差
<200 µrad
材料
Aluminum
轴承
Single-Row Ball Bearings
驱动位置
Side drive

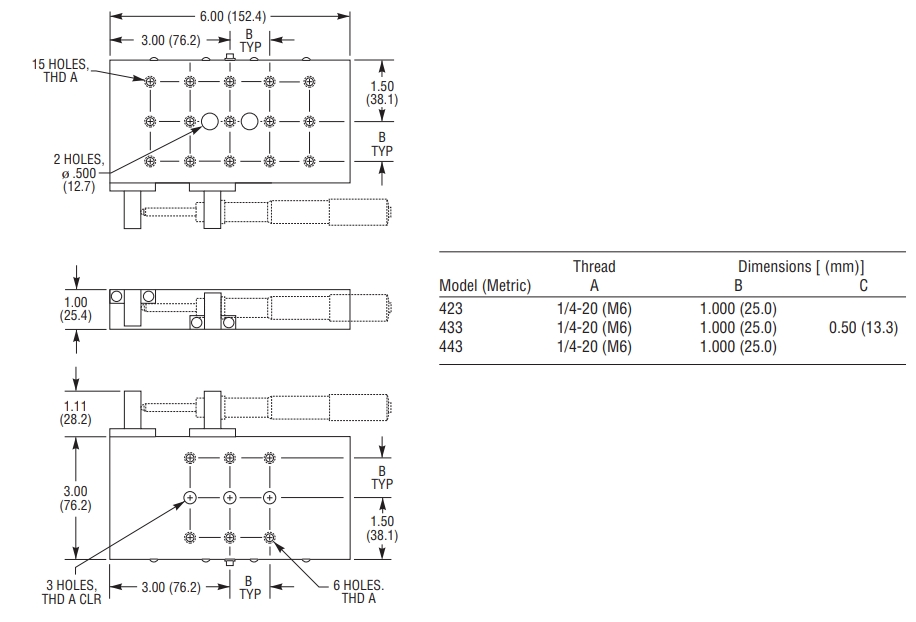

平台尺寸
3.0 x 6.0 in.
高度
1.0 in.
螺纹类型
1/4-20
推荐使用调节螺丝
AJS100-2 x2
推荐的游标卡尺
SM-50 x2
推荐使用 LTA 电动促动器
LTA-HS x2
