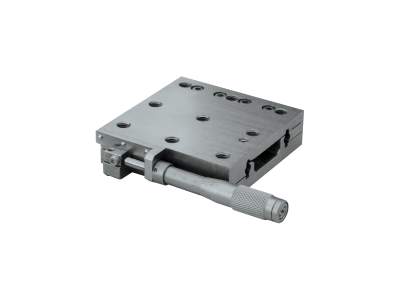

NEWPORT 优铂特 SDS65 单排滚珠轴承钢制平台
手动线性位移台，0.98 英寸行程，滚珠轴承，1/4-20螺纹
SDS40线性平移台在2.56 x 2.56 x 0.71英寸的封装尺寸内实现了最高的性能和0.98英寸的行程。与铝制平台相比，不锈钢结构特别为工业OEM系统集成而设计，具有更高的刚性，更佳的洁净室可接受性以及更好的长期稳定性。我们基于较少机加工零件的新颖制造方法，可实现外形小巧，性能更高的设计。与传统的V型槽轴承方式或钢杆引导相比，专用的异形轴承方式可延长与滚珠轴承的接触，并具有更高的刚度和负载能力。侧面安装的BM千分尺最大程度地减少了平台的外形包络，并且与大多数中央驱动的平台不同，它不会增加平台的高度。当锁定接合或分离时，与千分尺位于同一侧且易接触的锁定机构可将平台位置固定在很小的范围内。
SDS65的负载能力为35磅（156N），可以直接堆叠成XY轴配置，并且可以通过可用的90°角架来构建XYZ组件。对于旋转运动，这些位移台与RS系列旋转位移台和GON系列测角仪相兼容。
带有适度负载的稳健行程
我们新颖的制造方法基于较少的机加工零件，允许进行薄型设计，并具有更高的性能，可承受高达36磅（160 N）的中等负载。它们可以堆叠成带有90°斜支架的多轴配置，以进行垂直运动。（要将M-SDS25和SDS40位移台安装到具有1英寸（25 mm）或更大网格的光学平台上，需要开槽底座并单独出售。）

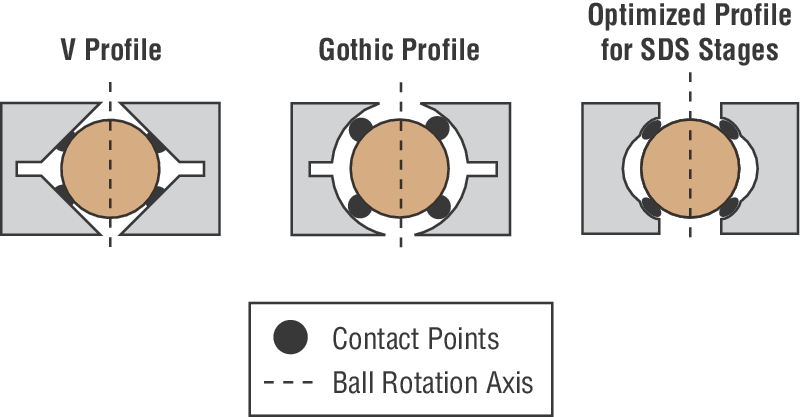

优化轴承接触轮廓以进行平滑移动
与传统的单列滚珠轴承 V 型槽轮廓相比，SDS位移台具有独特的轴承方式轮廓，可延伸与不锈钢滚珠轴承的接触，从而获得更高的刚度、更高的负载能力和优化的触点末端应力分布。

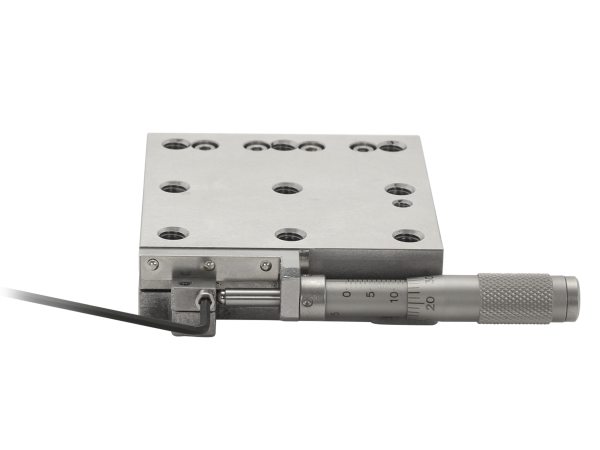

侧面安装的促动器使占用面积最小

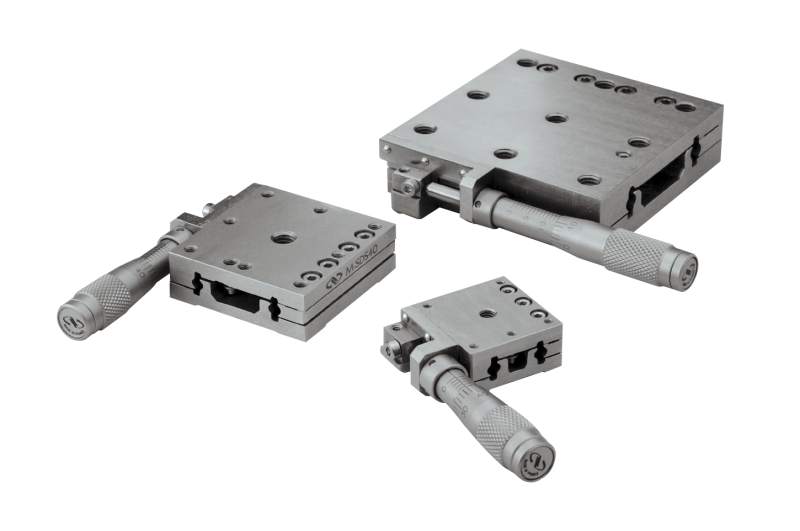

侧面安装的测微计可最大程度地减少整个位移台的占用面积，同时保持薄型设计。这些位移台还具有可轻松访问每个轴的锁定机构。SDS 位移台具有三种方形尺寸，侧边尺寸分别为 25 mm、40 mm 和 65 mm，并且随附已安装的 BM 系列测微计。

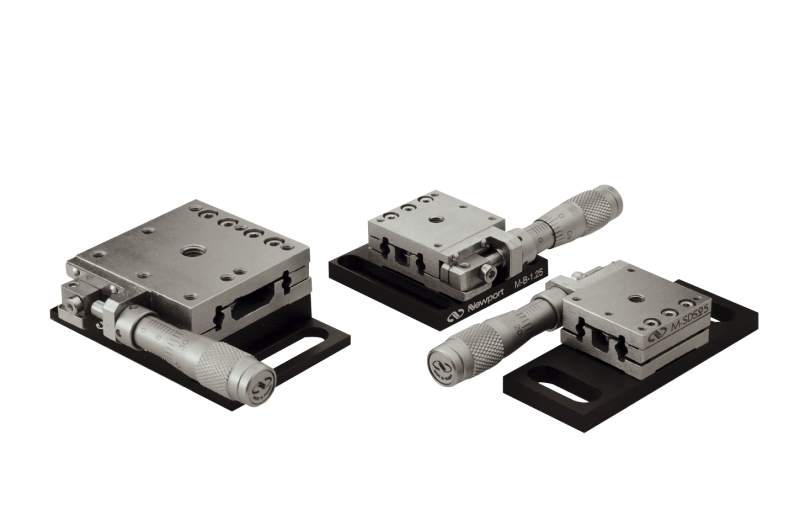

开槽底板
开槽底座可用于将 SDS 位移台在光学平台或其他位移台上的多功能安装。有关详细信息，请参阅配件部分。
参数
轴承
Single-Row Ball Bearings
驱动位置
Side drive

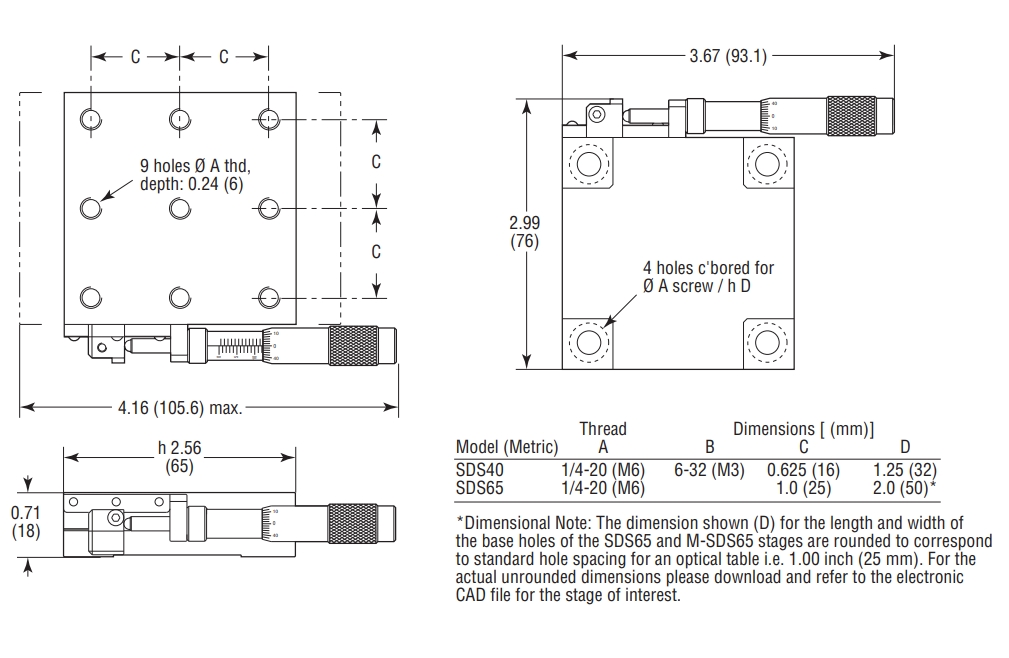

平台尺寸
65 x 65 mm
高度
18 mm
螺纹类型
1/4-20
推荐的BM 系列测微头
BM11.25 Included
