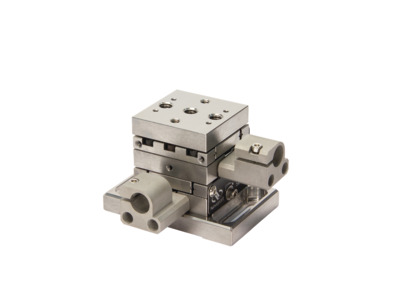

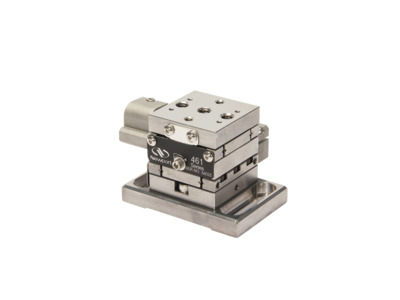

NEWPORT 优铂特 M-461-XY-M 交叉滚子轴承钢制平台
M-461-XY-M ULTRAlign™精密集成的交叉滚子轴承线性平台采用不锈钢结构，以达到高稳定性，并具有热匹配的淬硬钢交叉滚子轴承，从而实现无与伦比的性能。交叉滚子轴承和精密制造的轴承参考表面可提供异常线性的12.7毫米XY轴行程，其绕任何轴的角度偏差均优于100µrad。我们的分析表明，最佳的稳定性不仅要求平台是由不锈钢制成的，而且还要求角铁支架，促动器调整架甚至组装硬件。
ULTRAlign工作台克服了传统工具行业设计衍生的多轴工作台的局限性。促动器位于远离超大负载的地方。大量的M6孔栅格提供了方便的安装选项。可以卸下安装底板以减小外形。每个轴均配备有一个无影响的锁定机构，在锁定或解锁时，平台的运动可忽略不计。特殊设计的促动器安装块允许随时随地在任何轴上快速简便地更换促动器，促动器不包括在内。
精密控制和超强刚度
预加载的交叉滚子轴承提供可重复、零粘滑的线性运动，而侧向间隙可忽略不计。
ULTRAlign 不锈钢交叉滚子位移台提供了薄型、但坚固而稳定的线性位移，可以将其锁定在适当位置，而不会干扰位移或位置。交叉滚子轴承的线性位移和精密制造的轴承参考表面为任何轴提供 <100 µrad 的最大角度偏差，适用于许多标准光学应用，例如干涉测量。Z 轴位移台不依赖弹簧支撑，从而确保最大的垂直载重能力。这些位移台的安装表面有多个螺纹孔，适用于英制或公制单位，可更容易且通用地安装在大多数台式光学系统中。

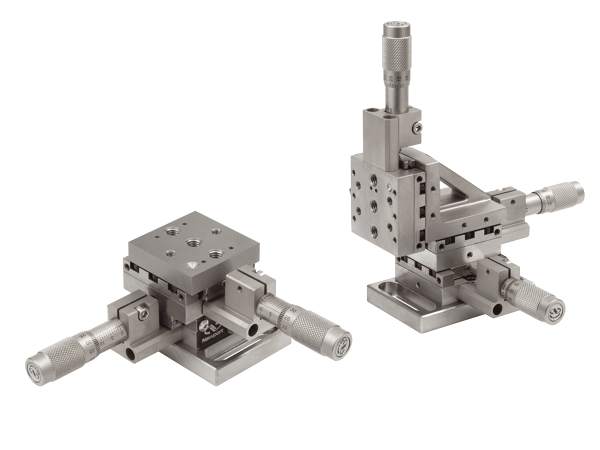

多功能的位移台配置
这些位移台有多种配置可满足您的特定要求：X、Z、XY、XZ和XYZ。XYZ位移台提供左手和右手配置之间的选择。此外，可以移除安装基座，以实现更小的外形轮廓。也提供1.0英寸(25.4 mm)行程版本。
经过单独测试，保证偏差小于100 µrad
每个 ULTRAlign 不锈钢交叉滚子位移台都经过单独测试，以确保其满足小于 100 µrad 的角度偏差要求。我们不是说说而已，而是能够提供切实的保证。每个位移台都附带真实测试结果。
参数
位移轴
X, Y
方向
Right-Handed
最大位移台行程
13 mm
中心负载
89 N
轴向负载
36 N
角度偏差
<100 µrad
材料
Stainless Steel
轴承
Crossed-Roller Bearings
