NEWPORT 优铂特 9063-XZ-M 哥特式拱形滚珠轴承钢制平台
XZ线性位移台，哥特式拱形轴承，25.4毫米行程，M4和M6螺纹

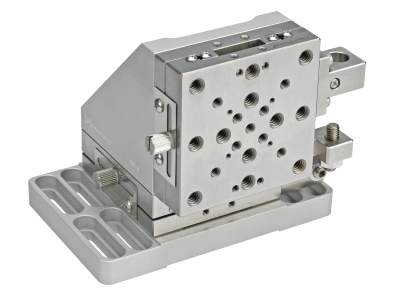

9063-XZ-M 哥特式拱形 XZ平移台采用不锈钢结构和翼形螺钉锁，可提供极高的稳定性和刚性。哥特式拱形轴承提供了球形轴承的平稳运动，但是在25.4毫米的行程范围内具有很高的刚度和可重复性。 65mm x 65mm平台具有M2、M4和M6安装孔。独特的哥特式轮廓提供了四个接触点（而不是两个），从而使得负载和动量分布得更为均匀。侧面安装的千分尺夹具将整体的外形尺寸最小化。这些位移台与我们的测角仪和旋转位移台兼容。
参数
位移轴
X, Z
最大位移台行程
25.4 mm
中心负载
173 N
轴向负载
35 N
滚转
10 arc sec
偏摆
20 arc sec
材料
Stainless Steel
轴承
Gothic-Arch Bearings
平台尺寸
65 x 65 mm
螺纹类型
M2, M4 and M6
推荐使用调节螺丝
9302
推荐使用千分尺
9356
推荐的压电促动器
8303
