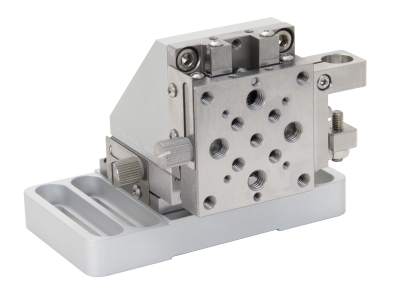

NEWPORT 优铂特 9062-XZ-M 哥特式拱形滚珠轴承钢制平台
9062-XZ-M Gothic-Arch XZ平移台采用不锈钢结构和翼形螺钉锁来提供极致的稳定性和刚性。哥特式拱形轴承提供了球形轴承的平稳运动，但是在12.7毫米XZ行程范围具有高的刚度和可重复性。40毫米x 40毫米平台具有M4和M6安装孔。独特的哥特式轮廓提供了四个接触点（而不是两个），从而使得负载和动量分布得更为均匀。侧面安装的千分尺夹具将整体的外形尺寸最小化。这些位移台与我们的测角仪和旋转位移台兼容。
加工轴承方式
这些哥特式系列位移台采用独特的轴承设计，可在温度波动的环境中提供最终的稳定性。与标准位移台采用多组件设计不同，它会随着时间的推移而失去其预紧性能，哥特式系列轴承导轨是直接从位移台平台上加工而成的。
更大的轴承接触面积、更高的载荷
用于不锈钢滚珠轴承的哥特式拱形接触轮廓可提供更大的接触面积，以减少轴承应力，使平台能够承受更高的载荷，并更能抵抗轴承的损坏。
侧面安装的促动器
所有哥特式系列位移台都有侧面安装的促动器夹具，从而最大程度缩小尺寸，同时保持较低的轮廓高度。这些位移台还可以堆叠搭配以实现多轴位移，并且每个轴都有侧面安装的锁紧机制。显示的是带有千分尺的9062-COM。
可配置为左手操作
哥特式系列位移台上的促动器调整架可以方便地重新配置为左手操作。测微计块被重新定位到推动块处，反之亦然。视频显示了9062-COM位移台的测微计重新配置。
参数
位移轴
X, Z
最大位移台行程
12.7 mm
中心负载
84 N
轴向负载
26 N
滚转
10 arc sec
偏摆
20 arc sec
材料
Stainless Steel
轴承
Gothic-Arch Bearings
平台尺寸
40 x 40 mm
螺纹类型
M2, M4 and M6
推荐使用调节螺丝
9301
推荐使用千分尺
9355
推荐的压电促动器
8301NF
