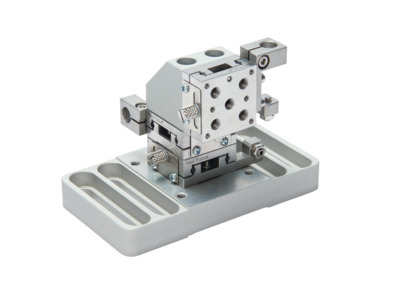

NEWPORT 优铂特 9061-XYZ-M 哥特式拱形滚珠轴承钢制平台
9061-XYZ-M哥特式拱形线性平移台具有不锈钢结构和翼形螺钉锁。 这款具有25 x 25 mm平台的6.5 mmXYZ行程哥特式拱形位移台提供了极致的稳定性和刚性。哥特式拱形轴承提供了球形轴承的平稳运动，但是在具有高的刚度和可重复性。独特的哥特式轮廓提供了四个接触点（而不是两个），从而使得负载和动量分布得更为均匀。侧面安装的千分尺夹具将整体的外形尺寸最小化。这些位移台与我们的测角仪和旋转位移台兼容。 注意：这些位移台不包括促动器。我们建议使用我们的螺钉套件或者型号9354千分尺。为了获得更精确的控制，请尝试使用我们的Picomotor 8482促动器。M4螺纹。
参数
位移轴
X, Y, Z
最大位移台行程
6.5 mm
中心负载
26 N
轴向负载
8 N
滚转
10 arc sec
偏摆
20 arc sec
材料
Stainless Steel
轴承
Gothic-Arch Bearings
平台尺寸
25 x 25 mm
螺纹类型
M2 and M4
推荐使用调节螺丝
AJS8-100-0.5
推荐使用千分尺
9354
推荐的压电促动器
8353
