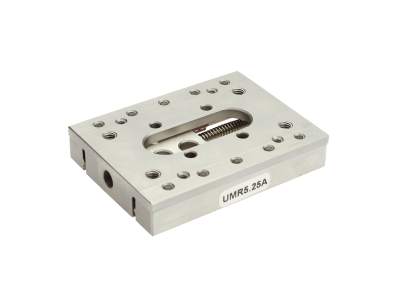

NEWPORT 优铂特 M-UMR5.25A 双列钢线性滚珠轴承带孔平移台
M-UMR5.25A精密双列滚珠轴承孔径公制直线位移台采用钢结构，可实现很高的稳定性和刚性。滚珠轴承和精密研磨的轴承表面提供了出色的线性行程，角度偏差优于100-200微弧度。UMR5系列位移台具有双列滚珠轴承，使其成为承载高达600 N的高负载的绝佳选择。通过两个弹簧将移动的滑架预先装载，以确保恒定的千分尺接触，从而在25 mm的行程范围内实现平稳、无间隙的运动。多个驱动器选项涵盖了精确定位的范围。标准BM系列千分尺提供1µm的灵敏度，而DM系列差分千分尺提供0.1µm的灵敏度。对于带有位置锁定的粗略运动，固定的定位套件用两个相对的调节螺钉和锁定螺母代替了千分尺。可选的滑架锁定套件包括一个安装在与千分尺相对的位移台主体中的螺钉。可以添加电动促动器来实现精确的运动控制。这个版本有一个贯穿载体和位移台主体的通孔。对于光学元件、光纤光学器件或者电缆设备的定位，孔径是非常有用的。宽大的孔样式给予了在位移台安装表面放置元件的很高的灵活性。可以轻松地将两个平台以XY配置堆叠并且安装到平台或者面包板上（需要M-PBN安装基座）。使用EQ系列角形支架可以轻松组装多轴位移台配置。UMR位移台与UTR和URM旋转位移台、BGM测角仪以及SL系列反射镜调整架兼容。
参数
位移轴
X
最大位移台行程
25 mm
中心负载
600 N
轴向负载
40 N
角度偏差
<100 µrad
俯仰顺应性
0.2 mrad/Nm
滚转顺应性
0.1 mrad/Nm
偏摆顺应性
0.2 mrad/Nm
材料
Steel
轴承
Double-Row Ball Bearings
轴承常数
22 mm
驱动位置
Center drive
驱动扭矩
0.05 Nm
平台尺寸
50 x 68 mm
孔径
6 mm
高度
13 mm
螺纹类型
M3 and M4
推荐的BM 系列测微头
BM11.25
推荐的DM差分式测微头
DM11-25
