HAMAMATSU 滨松 L13651 2 W 氙气闪光灯模块
这些光源模块将一个 2 W 氙气闪光灯与电源及触发开关相集成，以获得最高光源性能。该光源的外壳尺寸在同等功率的光源中很小，使用 5 V 电池供电即可组装到便携式分析仪器中。
外形尺寸图（单位：mm）

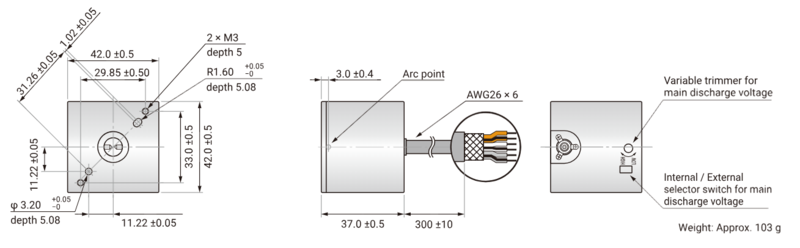

封装型号（标准型）
L13651-01/-02/-03/-04，L13651-01-3/-02-3/-03-3/-04-3
电缆连接
| 颜色 | 信号 |
|---|
| 橙色 | +输入电压
（4.75 V 至 5.5 V, 10.8 V 至 13.2 V） |
|---|
| 橙色 + 黑色 | 输入电压 RTN. |
|---|
| 白色 | +触发输入
（2.5 V 至 5 V） |
|---|
| 白色 + 黑色 | 触发输入 RTN. |
|---|
| 灰色 | +主放电电压控制
（3.2 V 至 4.8 V） |
|---|
| 灰色 + 黑色 | 主放电电压控制 RTN。 |
|---|
备注：
这些产品的参考电压（0 V）被称为 RTN.，而不是 GND.。这是因为考虑外部噪声对触发信号的影响，建议将连接与 GND. 分开。

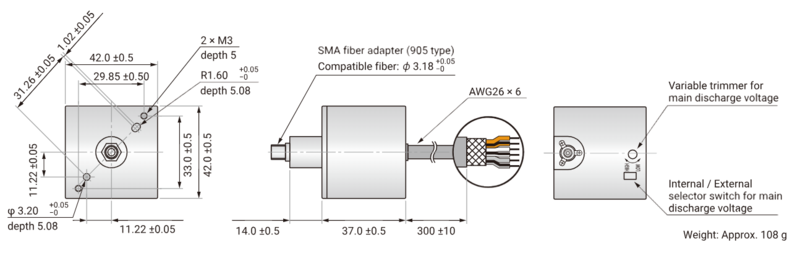

封装型号（SMA 光纤适配器型）
L13651-11/-12/-13/-14
电缆连接
| 颜色 | 信号 |
|---|
| 橙色 | +输入电压
（4.75 V 至 5.5 V, 10.8 V 至 13.2 V） |
|---|
| 橙色 + 黑色 | 输入电压 RTN. |
|---|
| 白色 | +触发输入
（2.5 V 至 5 V） |
|---|
| 白色 + 黑色 | 触发输入 RTN. |
|---|
| 灰色 | +主放电电压控制
（3.2 V 至 4.8 V） |
|---|
| 灰色 + 黑色 | 主放电电压控制 RTN。 |
|---|
备注：
这些产品的参考电压（0 V）被称为 RTN.，而不是 GND.。这是因为考虑外部噪声对触发信号的影响，建议将连接与 GND. 分开。
