HAMAMATSU 滨松 J12818-01 毛细管透镜
J12818-01 毛细管透镜是一款用于 X 射线的聚焦光学元件，由一束形成圆柱形的中空玻璃毛细管组成，两端呈轻微锥形。这款产品利用每个毛细管内壁上的 X 射线全反射，将从 X 射线源发射的 X 射线聚焦到小点。

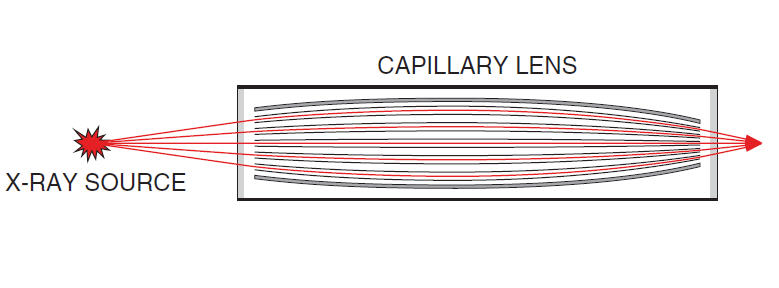

原理

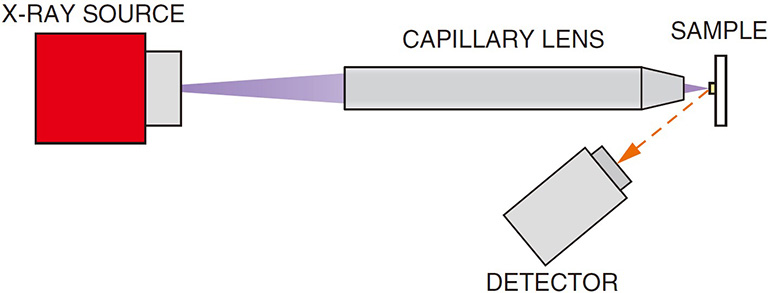

用途
详细参数
| 参数 | 说明/值 | 单位 |
|---|
| 工作 X 射线能量（推荐） | 3 至 25 *1 | keV |
|---|
| 输入焦距 | 70±10 | mm |
|---|
| 输出焦距 | 5±2 | mm |
|---|
| 聚焦尺寸（半宽度）（典型值） | 20 | μm |
|---|
| 增益（最小）@Cu-Kα (8.0 keV) *2 | 10,000 | - |
|---|
| 工作环境温度 | 0 至 +50 | ℃ |
|---|
| 输入/输出窗材 | 聚酰亚胺薄膜 | - |
|---|
| 外壳材料 | 不锈钢 | - |
|---|
备注
*1 移除输入/输出窗口时，兼容小于 3 keV 的电压。
*2 与聚焦尺寸相同的针孔相比，置于聚焦位置。使用焦点尺寸为 20 μm 的 X 射线源。
光学尺寸（单位 mm）

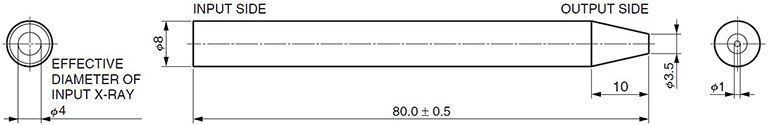

外形尺寸图（单位：mm）
