HAMAMATSU 滨松 S9132 轮廓传感器
能够采集二维投影数据的高速帧速率传感器
轮廓传感器 S9132 是一款特别用于获取投影数据的高性能 CMOS 面阵传感器。与正常面阵传感器相比，X 和 Y 方向的投影轮廓具有非常少量的数据，因此可以实现高速位置检测和移动物体检测。S9132 还具有优于传统二维 PSD（位置敏感探测器）的优点，即可提高输出线性度，可检测到多个光斑，并能简化外部电路。时序发生电路、偏压变换器和 10 位 AD 转换器电路都集成在同一芯片上，允许使用非常简单的外部驱动电路和外部信号处理电路进行操作。
特点
- 用于采集二维投影数据的传感器
- 高速帧速率
- 低功耗
- 数字视频输出
- 10 位/8 位可切换 ADC
| 像素数 | 256 + 256 |
|---|
| 像素间距 | 7.8 μm |
|---|
| 像素尺寸 | 7.8 × 1996.8 μm |
|---|
| 受光面 | 1.9968 × 1.9968 mm |
|---|
| 帧速率（最大值） | 3200 帧/秒 (8-bit), 1600 帧/秒 (10-bit) |
|---|
| 电源电压 | 5.0 V |
|---|
| 测量条件 | Ta = 25°C，除非另有说明 |
|---|

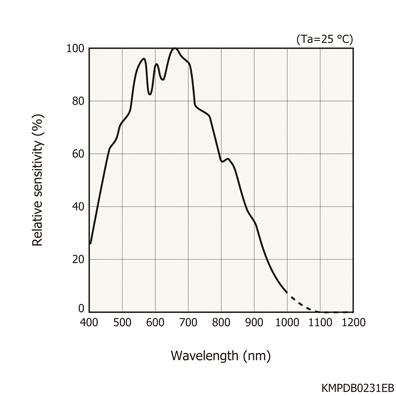

光谱灵敏度特性

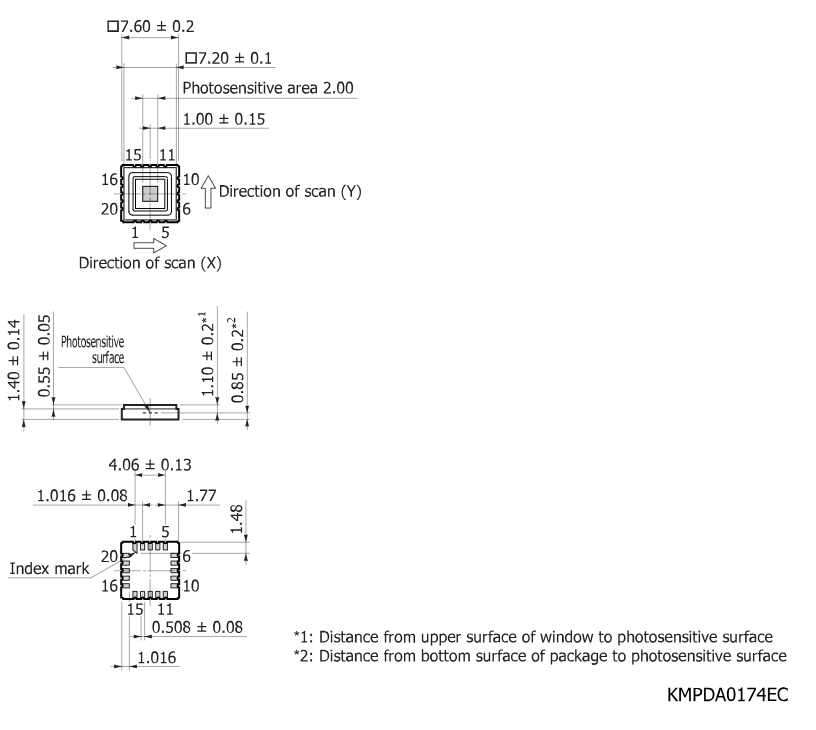

外形尺寸图（单位：mm）
