HAMAMATSU 滨松 S8658-01 CCD 面阵图像传感器
图像传感器，具有用于 X 射线成像的狭长受光面（FOP 型）
S8658-01 是一款专为 X 射线成像开发的 FFT-CCD 面阵图像传感器。由于 CCD 芯片上安装了可将 X 射线转换为可见光的 FOS（带闪烁体的微光纤板），因此可以捕获精细的 X 射线图像。三个 CCD 芯片紧密地线性排列在一起，形成狭长的传感器格式。每个感光面的有效尺寸为 73.728 (H) × 6.144 (V) mm2，因此三个芯片的总感光面长度长达 220 mm。每个 CCD 芯片有 1536 × 128 像素，像素尺寸为 48 × 48 μm。当在 TDI 操作模式（这是该 CCD 图像传感器特别的特点）下使用时，甚至可以清晰地采集移动物体的 X 射线图像，因此 S8658-01 非常适合对皮带输送机等设备上承载的产品进行非破坏性检测。
特点
- 1536（水平）× 128（垂直）（× 3 枚芯片）
- X 射线灵敏度区域：220 × 6 mm
- 像素尺寸：48 × 48 μm
- 将 3 枚 CCD 芯片对齐，形成 220 mm 长的狭缝状图像
- TDI（时间延迟积分）操作
- 100% 填充因子
- 宽动态范围
- 低暗电流
- MPP 操作
| 影像尺寸 | 221.184 x 6.144 mm |
|---|
| 像素尺寸 | 48 x 48 μm |
|---|
| 像素间距 | 48 μm |
|---|
| 像素总数 | 4608×128 像素 |
|---|
| 有效像素数 | 4608×128 像素 |
|---|
| 封装 | 陶瓷 |
|---|
| 闪烁体类型 | CsI (+FOP) |
|---|
| 帧速率（典型值） | 15 帧/秒 |
|---|

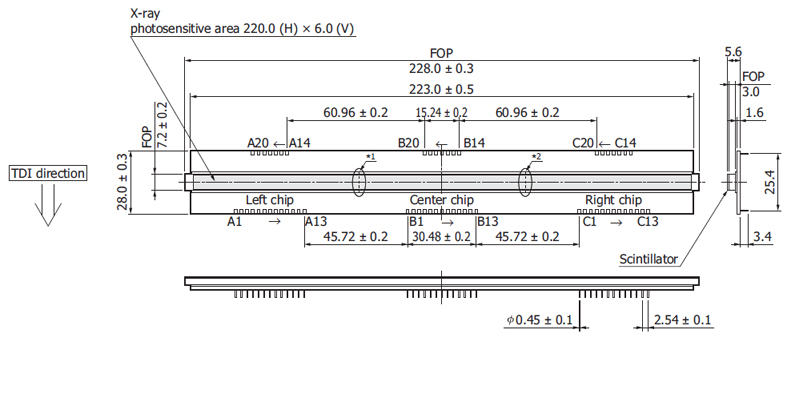

外形尺寸图（单位：mm）
