HAMAMATSU 滨松 S7199-01 CCD 面阵图像传感器
图像传感器，具有狭长的 X 射线成像受光面（FOS 类型）
S7199-01 是一款专为 X 射线成像开发的前照式 FFT-CCD 图像传感器。对 X 射线敏感的 FOS（带闪烁体的微光纤板）直接耦合到 CCD 芯片，从而实现高灵敏度的 X 射线成像。两个 CCD 芯片近距离排列在一起，形成一个长受光面（约 150 mm）。S7199-01 CCD 图像传感器提供 TDI 模式操作，可以对带式输送机上移动的物体捕获清晰、锐利的 X 射线图像，使其成为非破坏性 X 射线检查的理想选择。另提供未涂覆闪烁体材料的 FOP 型 (S7199-01F)。
特点
-1536（水平）× 128（垂直）× 2 枚芯片
-X 射线灵敏度区域：146 × 6 mm
-像素尺寸：48 × 48 μm
-2 枚芯片的可排列结构
-TDI（时间延迟积分）操作
- 100% 填充因子
-宽动态范围
- 低暗信号
-低读出噪声
-MPP 操作
| 影像尺寸 | 147.456 x 6.144 mm |
|---|
| 像素尺寸 | 48 x 48 μm |
|---|
| 像素间距 | 48 μm |
|---|
| 像素总数 | 1536×128 像素 |
|---|
| 有效像素数 | 3072×128 像素 |
|---|
| 封装 | 陶瓷 |
|---|
| 闪烁体类型 | CsI (+FOP) |
|---|
| 帧速率（典型值） | 15 帧/秒 |
|---|

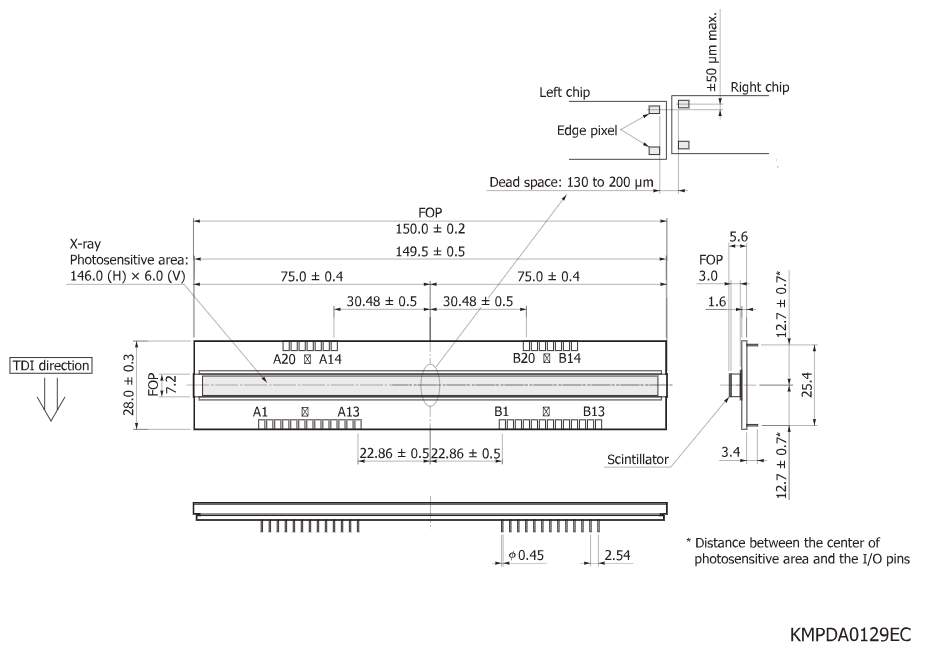

外形尺寸图（单位：mm）
