HAMAMATSU 滨松 S10747-0909 CCD 面阵图像传感器
使用完全耗尽型 CCD 技术提高了近红外灵敏度
S10747-0909 是一款背照式 CCD 面阵图像传感器，显著提高了近红外灵敏度和软 X 射线检测效率。这是通过使用厚硅基板来实现，使用该基板可以通过施加偏压来加厚耗尽层。
特点
- 量子效率：70%（λ = 1000 nm，Ta = 25°C）
- 像素尺寸：24 × 24 μm
- 512 × 512 像素
- 低读出噪声
注意
本产品的芯片未密封且会外露。芯片上的电极等部件不受外壳或窗口的保护，因此与普通产品相比，在操作过程中需要特别小心。
使用本产品之前，请务必阅读下文所述的“Precautions / Unsealed products”。
详细参数
| 类型 | 像素合并型
全耗尽型背照式 CCD |
|---|
| 影像尺寸 | 12.288 x 12.288 mm |
|---|
| 有效像素数 | 512 x 512 像素 |
|---|
| 像素尺寸 | 24 x 24 μm |
|---|
| 灵敏度波长范围 | 300 至 1100 nm |
|---|
| 帧速率 | 最多 5 帧/秒 |
|---|
| 暗电流（典型值） | 1 e-/像素/秒 |
|---|
| 读出噪声（典型值） | 30 e- rms |
|---|
| 散热 | 非冷却型 |
|---|
| 窗材 | 无 |
|---|
| 封装 | 陶瓷 |
|---|
| 测量条件 | 典型值 Ta = -70°C，除非另有说明 |
|---|

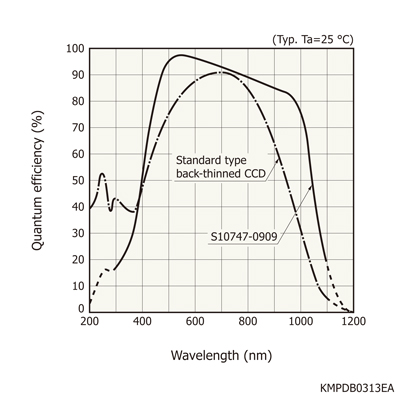

光谱灵敏度特性

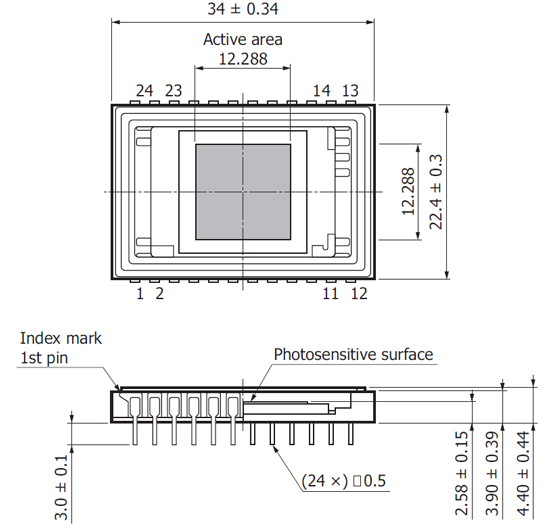

外形尺寸图（单位：mm）
