HAMAMATSU 滨松 S9038-0902S CCD 面阵图像传感器
高速工作，薄型背照式 FFT-CCD
S9038-0902S FFT-CCD 图像传感器专为高速线阵扫描相机而开发。由于图像传感器采用了具有宽带宽的片上放大器，可获得 10 MHz 的像素率。S9038-0902S 图像传感器在线 binning 操作模式下使用时，还具有与联机 CCD 传感器相当的高行扫描速率，这是因为这款图像传感器具有感光面像素格式，其中垂直像素的数量小于水平像素的数量。因此 S9038-0902S 适用于线阵扫描相机。S9038-0902S 的封装中同样装配了一个单级电子制冷器，可保障在冷却温度下稳定操作。此外，该图像传感器在紫外区域具有稳定的量子效率，因此适合用于准分子激光监视器。
特点
-高速工作：10 MHz
-像素尺寸：24 × 24 μm
-线 binning/像素拼接操作
-单级电子制冷
-高量子效率：峰值时为 90% 或更高
-MPP 操作
| 类型 | 像素合并型
用于科学测量 |
|---|
| 影像尺寸 | 12.288 x 0.096 mm |
|---|
| 有效像素数 | 512 x 4 像素 |
|---|
| 像素尺寸 | 24 x 24 μm |
|---|
| 光谱响应范围 | 200 至 1100 nm |
|---|
| 行速率（最大值） | 16300 行/秒 |
|---|
| 暗电流（典型值） | 100 e-/像素/秒 |
|---|
| 读出噪声（典型值） | 100 e- rms |
|---|
| 制冷 | 单级电子冷却 |
|---|
| 窗材 | 抗反射膜蓝宝石 |
|---|
| 封装 | 金属 |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明，帧速率：全线 binning，暗电流：MPP 模式 |
|---|

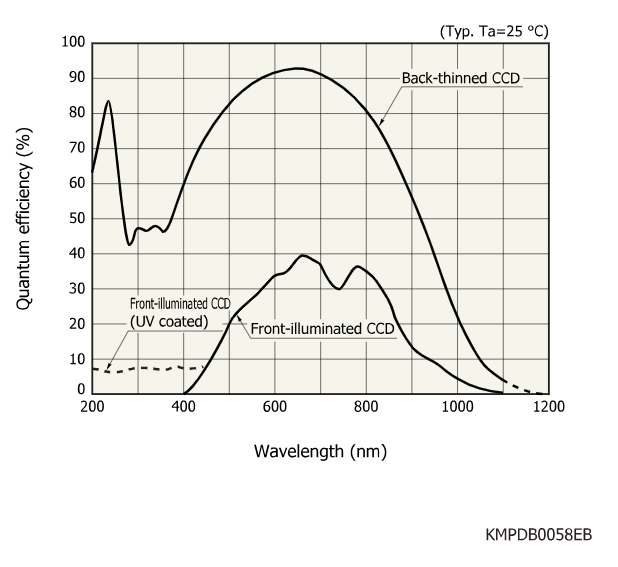

光谱灵敏度特性

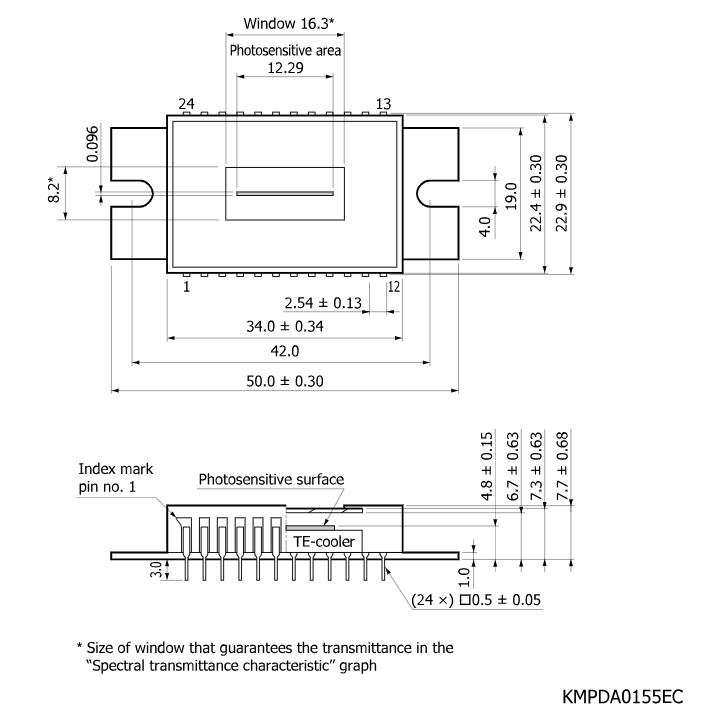

外形尺寸图（单位：mm）
