HAMAMATSU 滨松 S16074 CMOS 线阵图像传感器
低功耗，能够通过 SPI 切换像素尺寸
S16074 是专为工业相机而开发的 CMOS 线阵图像传感器。它配有内置时序发生电路、偏压发生器、放大器和 12 位 AD 转换器。视频信号以 320 MHz LVDS 格式串行输出，受光面并行排列 3 行像素尺寸分别为 7×7 μm、9.3×9.3 μm、14×14 μm 的像素，可通过 SPI 设置进行切换。
特点
- 像素尺寸：7 × 7 μm、9.3 × 9.3 μm、14 × 14 μm
- 快速读出：最高 65000 行/秒 （像素尺寸：14 × 14 μm）
- 全像素同步积分
- 3.3 V 电源供电
- SPI 通信功能
-内置 12 位 AD 转换器
| 类型 | 低功耗型 |
|---|
| 影像尺寸 | ① 28.672 x 0.007 mm
② 28.672 x 0.0093 mm
③ 28.672 x 0.014 mm |
|---|
| 有效像素数 | ① 4096 x 1 像素
② 3072 x 1 像素
③ 2048 x 1 像素 |
|---|
| 像素尺寸 | ① 7 x 7 μm
② 9.3 x 9.3 μm
③ 14 x 14 μm |
|---|
| 光谱响应范围 | 400 至 1000 nm |
|---|
| 行速率（最大值） | 65000 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 硼硅玻璃 |
|---|
| 封装 | 陶瓷 |
|---|
| 测量条件 | 行速率（像素尺寸：14 x 14 um） |
|---|

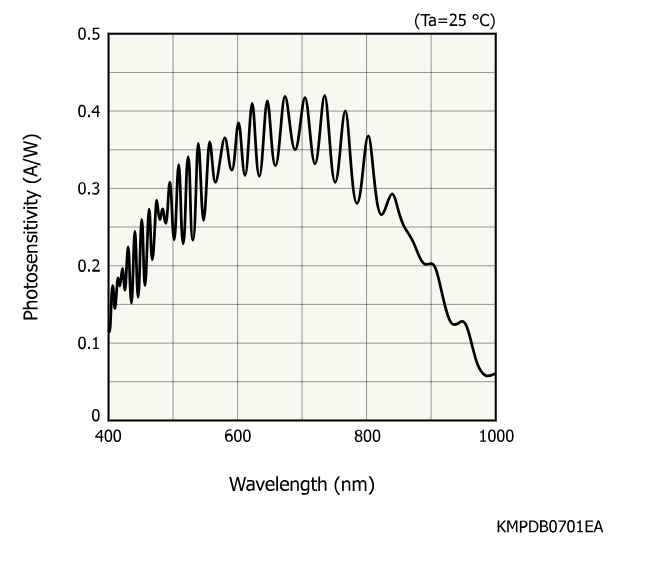

光谱灵敏度特性

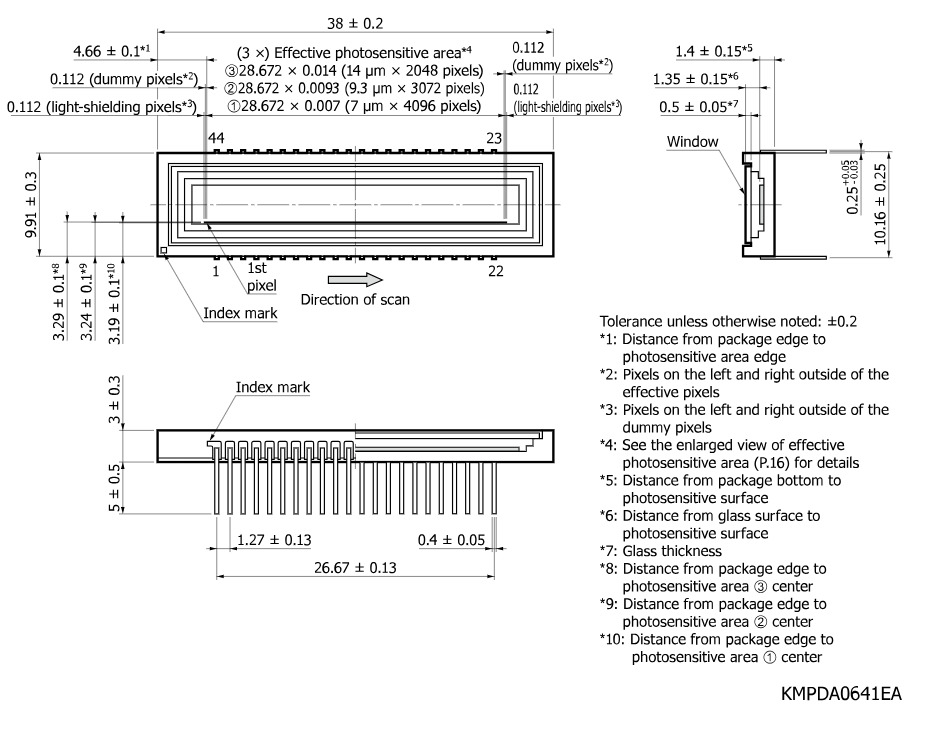

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
