HAMAMATSU 滨松 S14810 TDI-CCD 图像传感器
结合 TDI-CCD 和 CMOS 读出电路的混合结构
前照式
S14810 结合了 TDI-CCD，即使在高速成像期间也能确保图像具有足够的辉度，并具有适用于数字输出的 CMOS 读出电路。
特点
-结合了 TDI-CCD 和 CMOS 读出电路的传感器
-10 位数字输出
-高线速率：最大 100 kHz
-低噪声：典型值为 8 e- rms。
-双向转移
| 类型 | TDI 操作
TDI-CCD 图像传感器 |
|---|
| 影像尺寸 | 12.288 x 1.536 mm |
|---|
| 有效像素数 | 1024 x 128 像素 |
|---|
| 像素尺寸 | 12 x 12 μm |
|---|
| 光谱响应范围 | 400 至 1100 nm |
|---|
| 行速率（典型值） | 100000 行/秒 |
|---|
| 暗电流（典型值） | 10000 e-/像素/秒 |
|---|
| 读出噪声（典型值） | 30 e- rms |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 硼硅玻璃 |
|---|
| 封装 | 陶瓷 |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明，操作条件：典型值，读出噪声：低（增益率 = 1） |
|---|

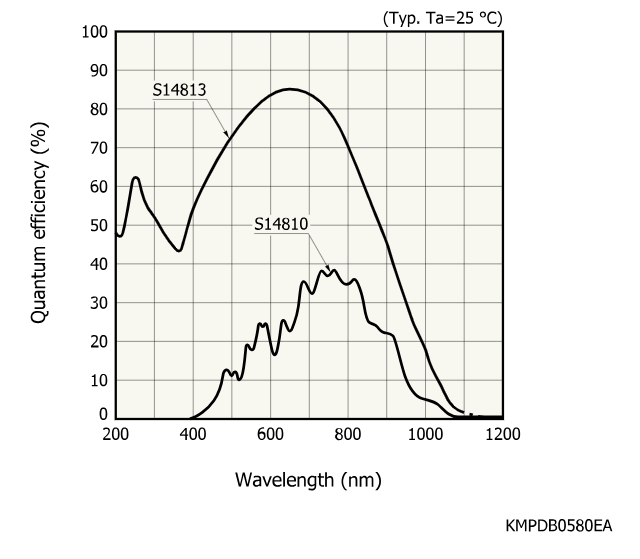

光谱灵敏度特性

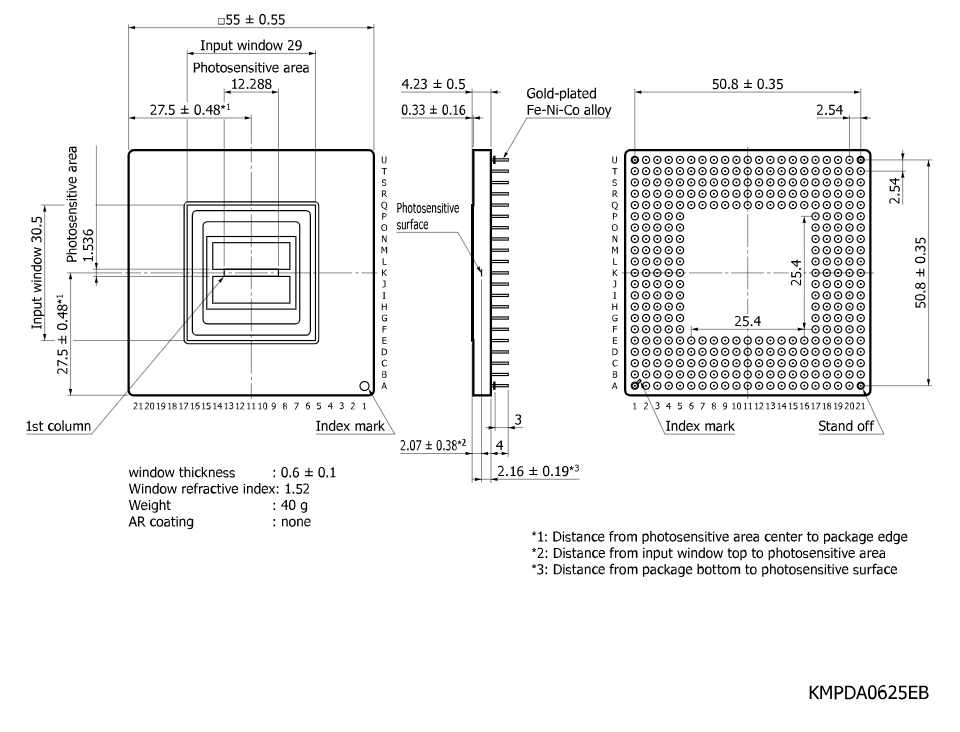

外形尺寸图（单位：mm）
