HAMAMATSU 滨松 S13488 CMOS 线阵图像传感器
RGB 彩色图像传感器
S13488 是一款 CMOS 线阵图像传感器，对红光 (630 nm)、绿光 (540 nm) 和蓝光 (460 nm) 敏感。滤波器按以下顺序连接到像素：R、G、B。
特点
- 像素尺寸：14 × 42 μm
-2048 像素
-有效光敏区长度：28.672 mm
- 高灵敏度：带增益切换开关功能
[Red: 65 V/(lx·s), Green: 85 V/(lx·s), Blue: 35 V/(lx·s)]
-光谱响应范围：400 至 1000 nm
-全像素同步电荷积分
-可变积分时间功能（电子快门功能）
-5 V 单电源供电
-内置时序发生电路允许仅使用起动和时钟脉冲输入即可运行
-信号数据率：最大 10 MHz
| 类型 | 高灵敏度型 |
|---|
| 影像尺寸 | 28.672 x 0.042 mm |
|---|
| 有效像素数 | 2048 x 1 像素 |
|---|
| 像素尺寸 | 14 x 42 μm |
|---|
| 光谱响应范围 | 400 至 1000 nm |
|---|
| 行速率（最大值） | 4672 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 硼硅玻璃 |
|---|
| 封装 | LCP |
|---|
| 测量条件 | 典型值 Ta = 25°C，Vdd = 5 V，V(CLK) = V(ST) = 5 V，f(CLK) = 10 MHz，除非另有说明 |
|---|

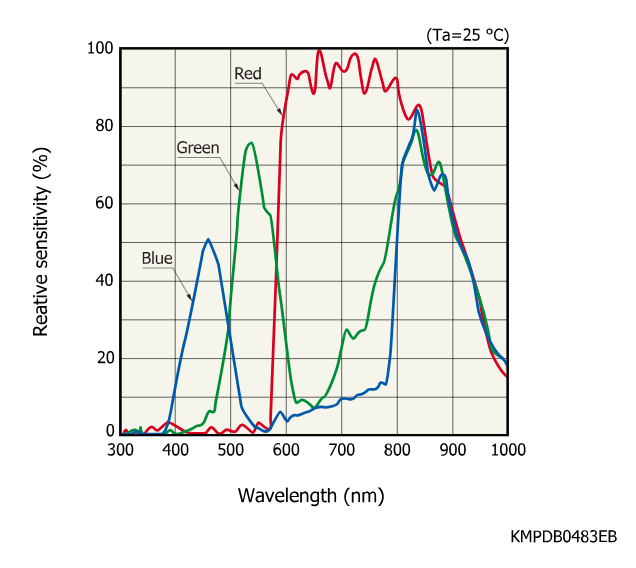

光谱灵敏度特性
外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
