HAMAMATSU 滨松 S16596-4096-11 CMOS 线阵图像传感器
高红外灵敏度，平滑的光谱灵敏度特性
S16596-4096-11 是一款高灵敏度 CMOS 线阵图像传感器，使用像素垂直长度较长的受光面 (7 × 200 µm)。其他特点包括平滑变化的光谱响应特性。近红外区域 (λ=830 nm) 的灵敏度几乎是以往型号 (S13496-11)的两倍。S16596-4096-11 采用 5 V 单电源供电，适用于低成本光谱仪。
特点
- 像素尺寸：7 × 200 μm
- 有效像素数：4008
每端 20 像素：光学黑体
- 有效光敏区长度：28.056 mm
- 高灵敏度：900 V/(lx・s)
- 全像素同步电荷积分
- 可变积分时间功能（电子快门功能）
- 5 V 单电源供电
- 内置时序发生电路允许仅使用起动和时钟脉冲输入即可运行
- 信号数据率：最大 10 MHz
| 类型 | 高灵敏度型 |
|---|
| 影像尺寸 | 28.672 x 0.200 mm |
|---|
| 有效像素数 | 4008 x 1 像素 |
|---|
| 像素尺寸 | 7 x 200 μm |
|---|
| 光谱响应范围 | 400 至 1050 nm |
|---|
| 行速率（最大值） | 2387 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 带有抗反射膜的硼硅玻璃 |
|---|
| 封装 | LCP |
|---|
| 测量条件 | 典型值 Ta = 25°C，Vdd = 5 V，V(CLK) = V(ST) = 5 V，f(CLK) = 10 MHz，除非另有说明 |
|---|

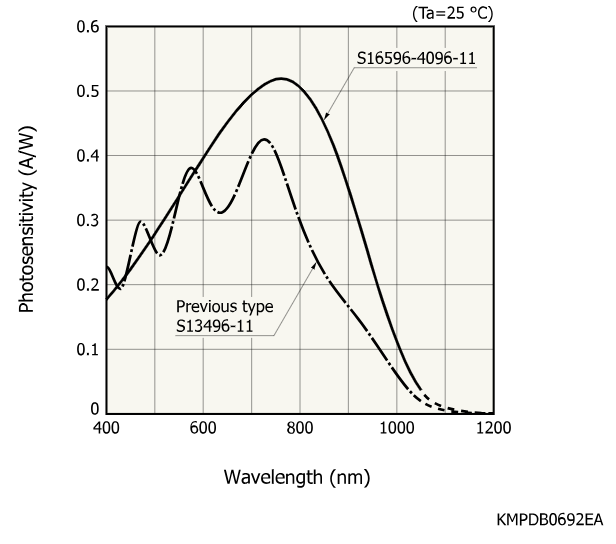

光谱灵敏度特性

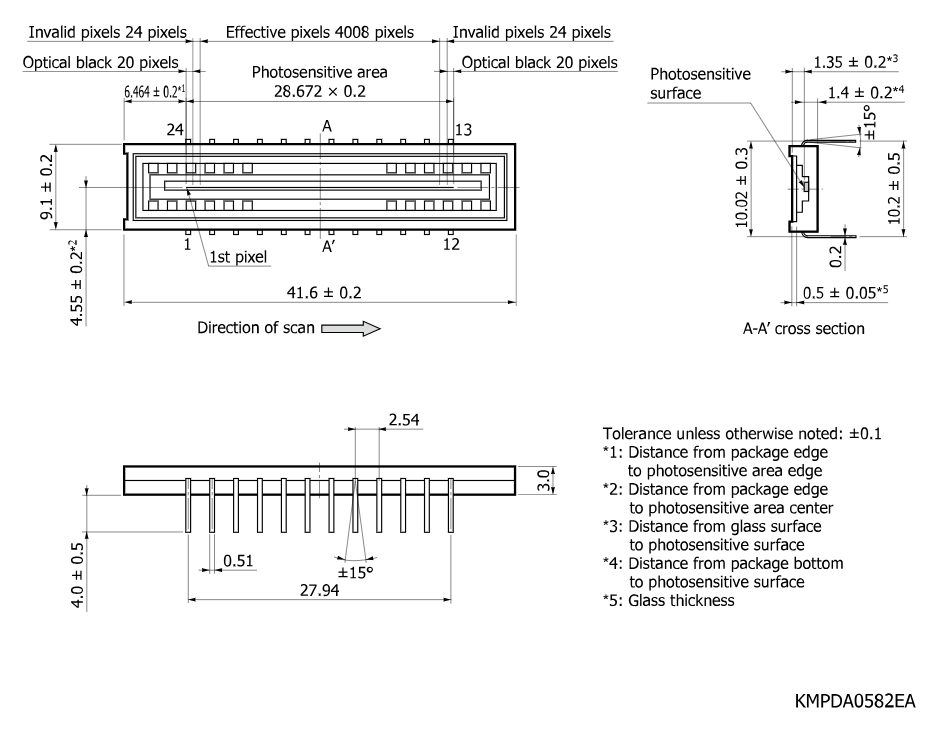

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
