HAMAMATSU 滨松 S16011-1006 CCD 面阵图像传感器
增强的近红外灵敏度，恒定的元件温度控制
S16011 系列是一系列薄型背照式 FFT（全帧传输）- CCD 图像传感器，可在波长超过 800 nm 的近红外区域提供更高的灵敏度，适用于光度测量用途。除了具有高红外灵敏度外，S16011 系列还可以用作图像传感器，通过像素合并操作在传感器高度方向具有较长的受光面，使其适用于拉曼光谱仪中的探测器。与使用外部电路以数字方式添加信号的方法相比，像素合并操作还可确保更高的信噪比和信号处理速度。此外，封装中还内置了电子制冷器，以在操作期间保持元件温度恒定（约为 5°C）。S16011 系列具有 14 × 14 μm 的像素尺寸，可提供 14.336（水平）× 0.896（垂直）mm（1024 × 64 像素）和 28.672（水平）× 0.896（垂直）mm（2048 × 64 像素）的两个图像区域。S16011 系列与 S11850-1106 管脚兼容，因此可在相同的驱动条件下操作。
特点
- NIR 高灵敏度：QE = 36% (λ = 1000 nm)
- 单级电子冷却型
（元件温度：约 5°C）
- 高 CCD 节点灵敏度：6.5 μV/e-
- 高满阱容量和宽动态范围
（具有抗信号干扰功能）
- 像素尺寸：14 × 14 μm
- MPP 操作
| 类型 | 红外增强型 |
|---|
| 影像尺寸 | 14.336 x 0.896 mm |
|---|
| 有效像素数 | 1024 x 64 像素 |
|---|
| 像素尺寸 | 14 x 14 μm |
|---|
| 光谱响应范围 | 200 至 1100 nm |
|---|
| 行速率（典型值） | 189 行/秒 |
|---|
| 行速率（最大值） | 341 行/秒 |
|---|
| 暗电流（典型值） | 50 e-/像素/秒 |
|---|
| 读出噪声（典型值） | 6 e- rms |
|---|
| 制冷 | 单级电子冷却 |
|---|
| 封装 | 陶瓷 |
|---|
| 专用驱动电路 | C11860 |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明 |
|---|

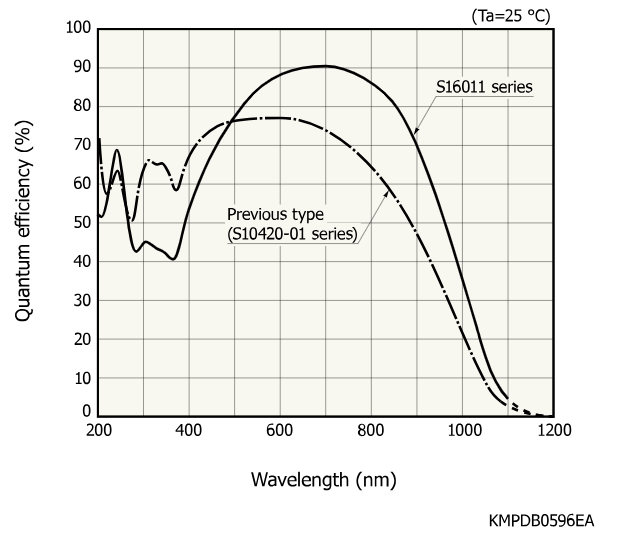

光谱灵敏度特性

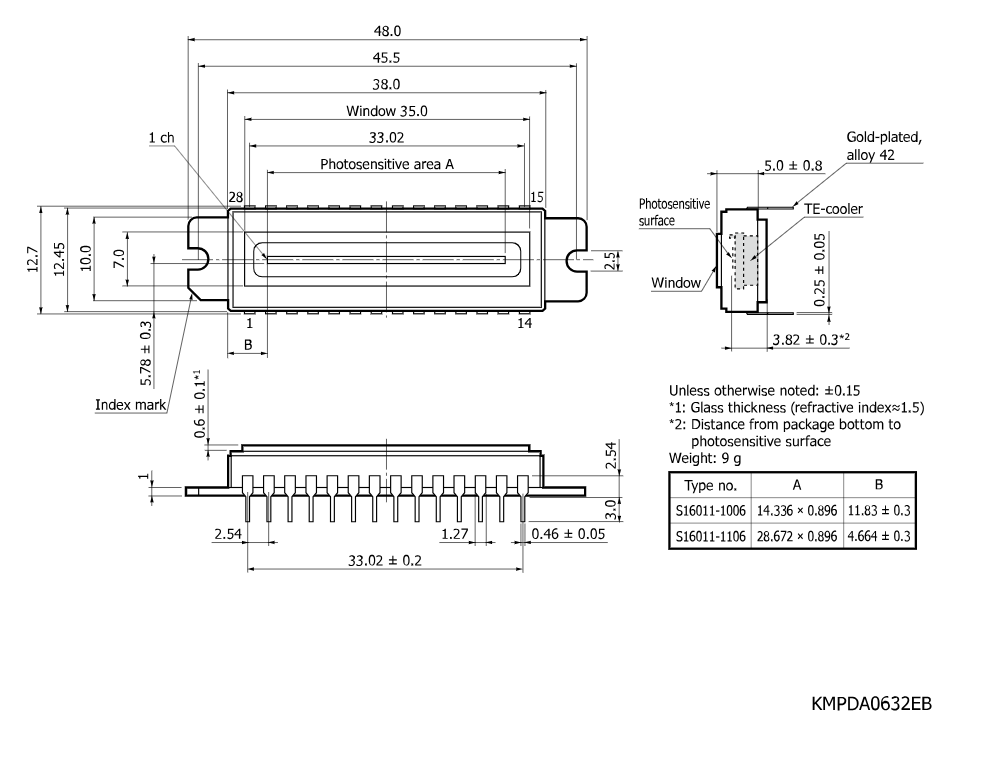

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
