HAMAMATSU 滨松 S12600-1006 CCD 面阵图像传感器
薄型背照式 FFT-CCD
S12600/S12601 系列是专为微弱测光而设计的测量型 FFT-CCD 面阵图像传感器。通过使用像素合并操作，它们沿着受光面高度方向的长度较长，可用作线阵图像传感器。因此它们适合用于分光光度测定探测器。与通过外部电路以数字方式添加信号的传统方法相比，像素合并操作显著提高了信噪比和信号处理速度。S12600/S12601 系列现在能够进行快速读出，因为寄存器配线中的电阻减小，并且采用了高速放大器。
特点
-非冷却型
-像素尺寸：24 × 24 μm
-线 binning/像素拼接功能
-量子效率：峰值达 90% 或更高
-宽光谱响应范围
-快速读出（fc = 5 MHz 最大值）
-宽动态范围
-MPP 操作
-接受紫外线照射时具有高紫外灵敏度和稳定特性
-填充因子：100%
| 类型 | 像素合并型
标准型 |
|---|
| 影像尺寸 | 24.576 x 1.392 mm |
|---|
| 有效像素数 | 1024 x 58 像素 |
|---|
| 像素尺寸 | 24 x 24 μm |
|---|
| 光谱响应范围 | 200 至 1100 nm |
|---|
| 行速率（典型值） | 2097 行/秒 |
|---|
| 行速率（最大值） | 3650 行/秒 |
|---|
| 暗电流（典型值） | 100 e-/像素/秒 |
|---|
| 读出噪声（典型值） | 30 e- rms |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 石英 |
|---|
| 封装 | 陶瓷 |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明，暗电流：MPP 模式 |
|---|

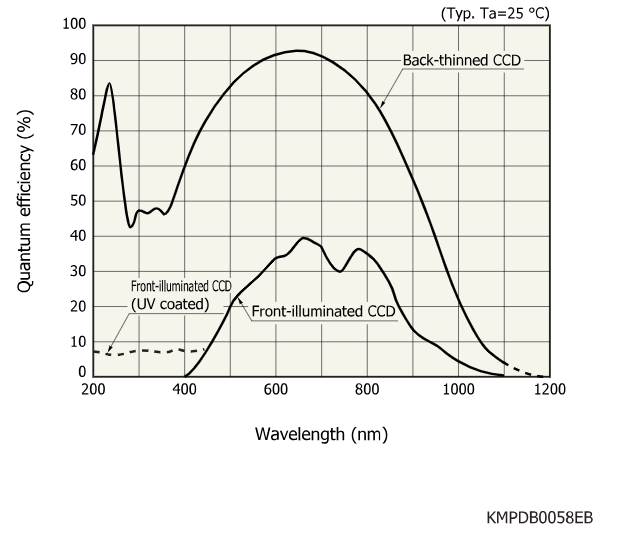

光谱灵敏度特性

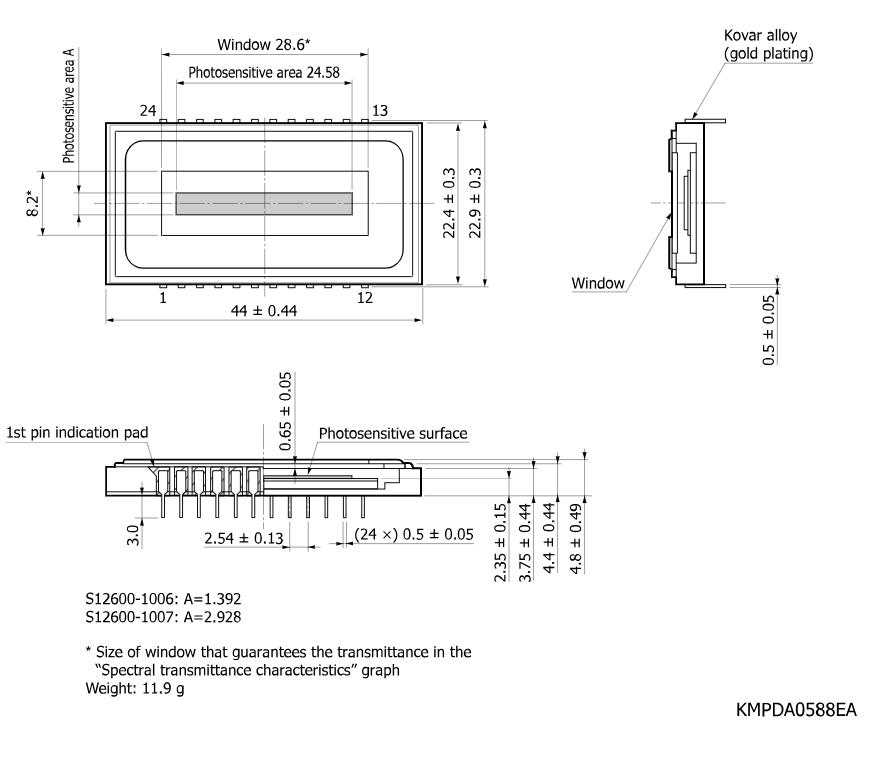

外形尺寸图（单位：mm）
