HAMAMATSU 滨松 S7030-0906 CCD 面阵图像传感器
薄型背照式 FFT-CCD
S7030-0906 是一系列 FFT-CCD 图像传感器，专门设计用于科学用途中的微弱测光。通过使用像素合并操作，S7030-0906 在装置长度的方向上具有长孔径，可以用作线阵图像传感器。因此，S7030-0906 适合用于分光光度测定。与通过外部电路以数字方式添加信号的传统方法相比，像素合并操作显著提高了信噪比和信号处理速度。S7030-0906 还具有低噪声和低暗信号的特点（MPP 模式操作）。这样可实现微弱测光和长积分时间，从而实现宽动态范围。
特点
-非冷却型
-像素尺寸：24 × 24 μm
-线 binning、像素拼接
-在最大灵敏度波长下，量子效率大于 90%
-宽光谱响应范围
-低读出噪声
-宽动态范围
-MPP 操作
-高紫外灵敏度，稳定性好
| 类型 | 像素合并型
标准型 |
|---|
| 影像尺寸 | 12.288 x 1.392 mm |
|---|
| 有效像素数 | 512 x 58 像素 |
|---|
| 像素尺寸 | 24 x 24 μm |
|---|
| 光谱响应范围 | 200 至 1100 nm |
|---|
| 行速率（典型值） | 418 行/秒 |
|---|
| 行速率（最大值） | 1375 行/秒 |
|---|
| 暗电流（典型值） | 100 e-/像素/秒 |
|---|
| 读出噪声（典型值） | 8 e- rms |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 石英 |
|---|
| 封装 | 陶瓷 |
|---|
| 专用驱动电路 | C7040 |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明，帧速率：全线 binning，暗电流：MPP 模式 |
|---|

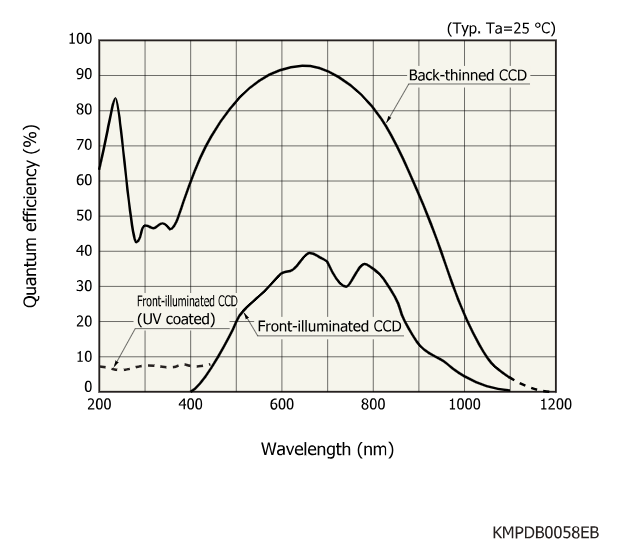

光谱灵敏度特性

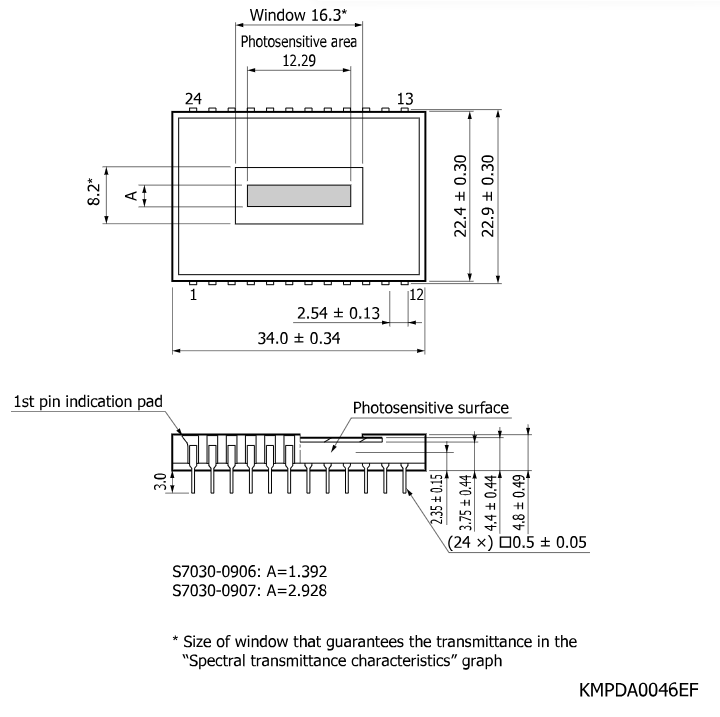

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
