HAMAMATSU 滨松 S3902-512Q NMOS 线阵图像传感器
电流输出、高紫外灵敏度、出色的线性度、低功耗
NMOS 线阵图像传感器是专门设计为多通道光谱仪探测器的自扫描光电二极管阵列。扫描电路由 N 通道 MOS 晶体管组成，低功耗操作，易于处理。每个光电二极管都具有大感光面、高紫外灵敏度和极低噪声，即使在低光量条件下也能提供高信噪比。NMOS 线阵图像传感器还提供出色的输出线性度和宽动态范围。S3902-512Q 的光电二极管高度为 0.5 mm，以 50 μm 的间距排列成一排。石英玻璃是标准窗材。
特点
- 大感光面
- 高紫外灵敏度，稳定性好
- 低暗电流和高饱和电荷量，可在室温下实现长积分时间和宽动态范围
- 出色的输出线性度和灵敏度空间均匀性
- 低功耗：最大 1 mW
- 起动脉冲和时钟脉冲兼容 CMOS 逻辑
| 类型 | 电流输出型
（标准型） |
|---|
| 影像尺寸 | 25.6 x 0.5 mm |
|---|
| 有效像素数 | 512 x 1 像素 |
|---|
| 像素尺寸 | 50 x 500 μm |
|---|
| 光谱响应范围 | 200 至 1000 nm |
|---|
| 行速率（最大值） | 3900 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 石英 |
|---|
| 封装 | 陶瓷 |
|---|
| 专用驱动电路 |
|
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明
饱和电荷量：Vb = 2.0 V，Vφ = 5.0 V |
|---|

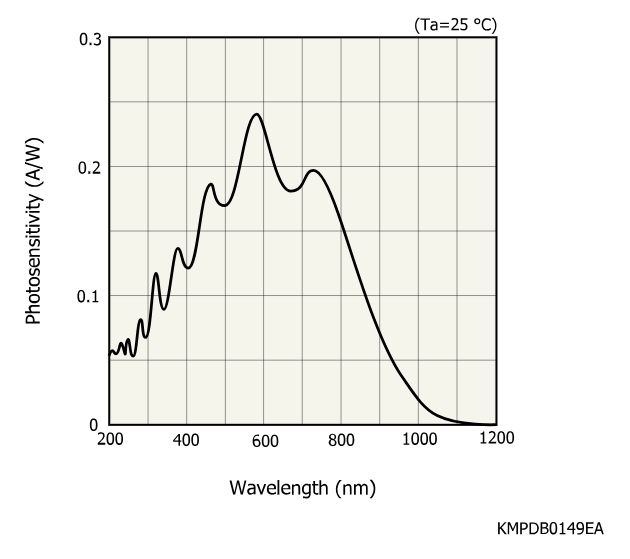

光谱灵敏度特性

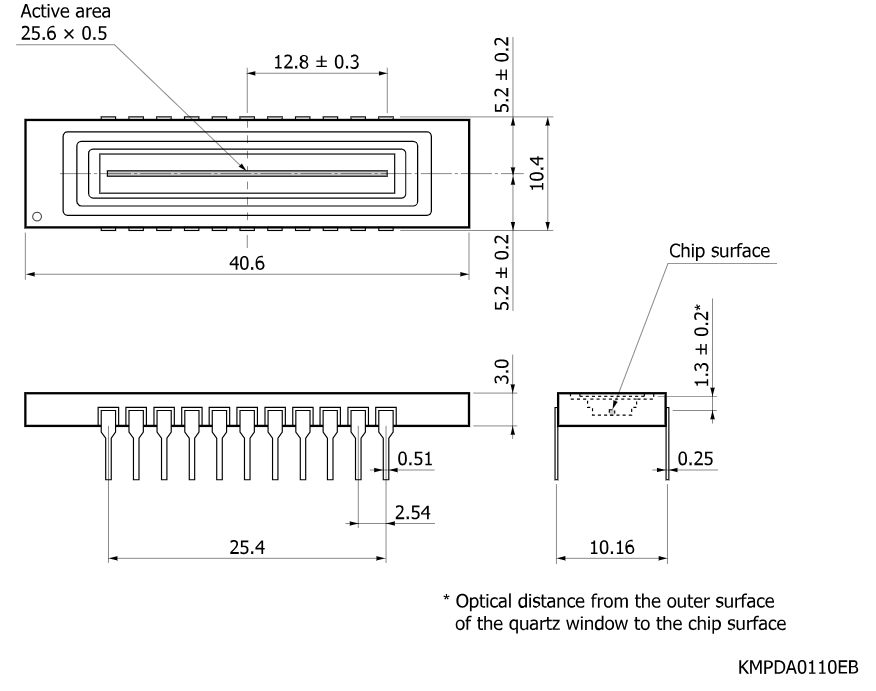

外形尺寸图（单位：mm）
