HAMAMATSU 滨松 S3901-512F NMOS 线阵图像传感器
带光纤窗的 NMOS 线阵图像传感器
NMOS 线阵图像传感器是专门设计为多通道光谱仪探测器的自扫描光电二极管阵列。扫描电路由 N 通道 MOS 晶体管组成，低功耗操作，易于处理。每个光电二极管都具有大感光面、高灵敏度和极低噪声，即使在低光量下也能提供高信噪比。S3901-512F 是一款带光纤窗的电流输出型 NMOS 线阵图像传感器，具有卓越的输出线性度和宽动态范围。光纤窗支持高效地光学耦合到图像装置，例如适用于微弱测光的图像增强器。S3901-512F 的光电二极管高度为 2.5 mm，以 50 μm 的间距排列成一排。
特点
- 大感光面
- 低暗电流和高饱和电荷量，可在室温下实现长积分时间和宽动态范围
- 出色的输出线性度和灵敏度空间均匀性
- 更低的功耗：最大 1 mW
- 起动脉冲和时钟脉冲兼容 CMOS 逻辑
| 类型 | 电流输出型
（带 FOP） |
|---|
| 影像尺寸 | 25.6 x 2.5 mm |
|---|
| 有效像素数 | 512 x 1 像素 |
|---|
| 像素尺寸 | 50 x 2500 μm |
|---|
| 光谱响应范围 | 360 至 1000 nm |
|---|
| 行速率（最大值） | 3900 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 微光纤板 |
|---|
| 封装 | 陶瓷 |
|---|
| 专用驱动电路 |
|
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明
饱和电荷量：Vb = 2.0 V，Vφ = 5.0 V |
|---|

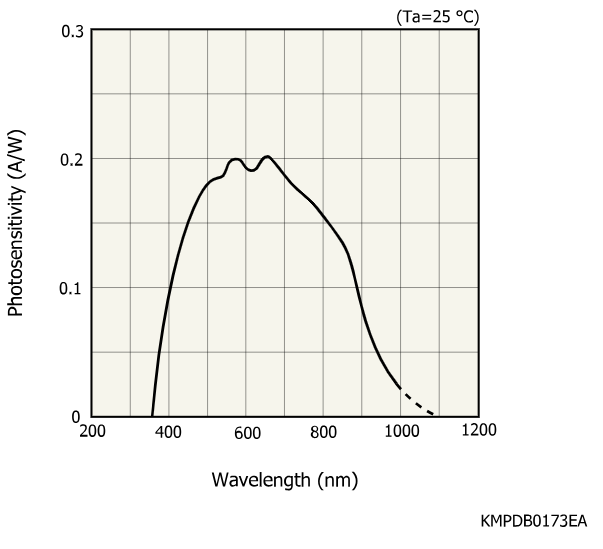

光谱灵敏度特性

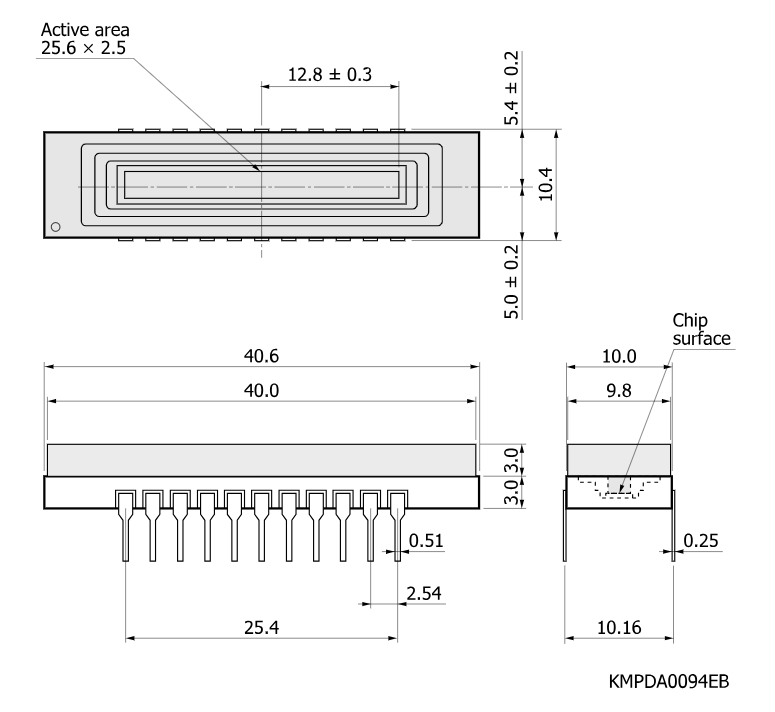

外形尺寸图（单位：mm）
