HAMAMATSU 滨松 S16001-1007S CCD 面阵图像传感器
在近红外区域具有高灵敏度：QE=36% (λ=1000 nm)，薄型背照式 FFT-CCD，单级电子冷却型
本款测量用 FFT-CCD 在 800 nm 或以上的近红外区域具有更高的灵敏度。除了近红外灵敏度高，还可以用作图像传感器，通过像素合并操作在传感器高度方向具有较长的受光面，使其适合用作拉曼光谱仪的探测器。与通过外部电路以数字方式添加信号的方法相比，像素合并操作显著提高了信噪比和信号处理速度。
像素尺寸为 24 × 24 µm，受光面尺寸为 24.576 (H) × 2.928 (V) mm（有效像素数：1024 × 122 像素）。引脚布局和驱动条件与滨松 S7030/S7031 系列相同。
特点
- 近红外灵敏度高：QE = 36% (λ = 1000 nm)
- 像素尺寸：24 × 24 μm
- 线/像素拼接功能
- MPP 操作
| 类型 | 像素合并型
近红外增强型 |
|---|
| 影像尺寸 | 24.576 x 2.928 mm |
|---|
| 有效像素数 | 1024 x 122 像素 |
|---|
| 像素尺寸 | 24 x 24 μm |
|---|
| 光谱响应范围 | 200 至 1100 nm |
|---|
| 行速率（典型值） | 160 行/秒 |
|---|
| 行速率（最大值） | 387 行/秒 |
|---|
| 暗电流（典型值） | 200 e-/像素/秒 |
|---|
| 读出噪声（典型值） | 8 e- rms |
|---|
| 制冷 | 单级电子冷却型 |
|---|
| 窗材 | 抗反射膜蓝宝石 |
|---|
| 封装 | 陶瓷 |
|---|
| 专用驱动电路 | C7041 |
|---|
| 测量条件 | 典型值 Ta = 25°C，暗电流：MPP 模式，除非另有说明 |
|---|

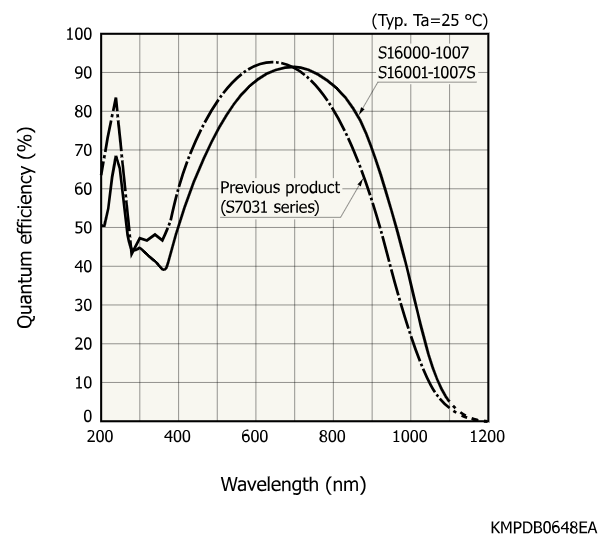

光谱灵敏度特性

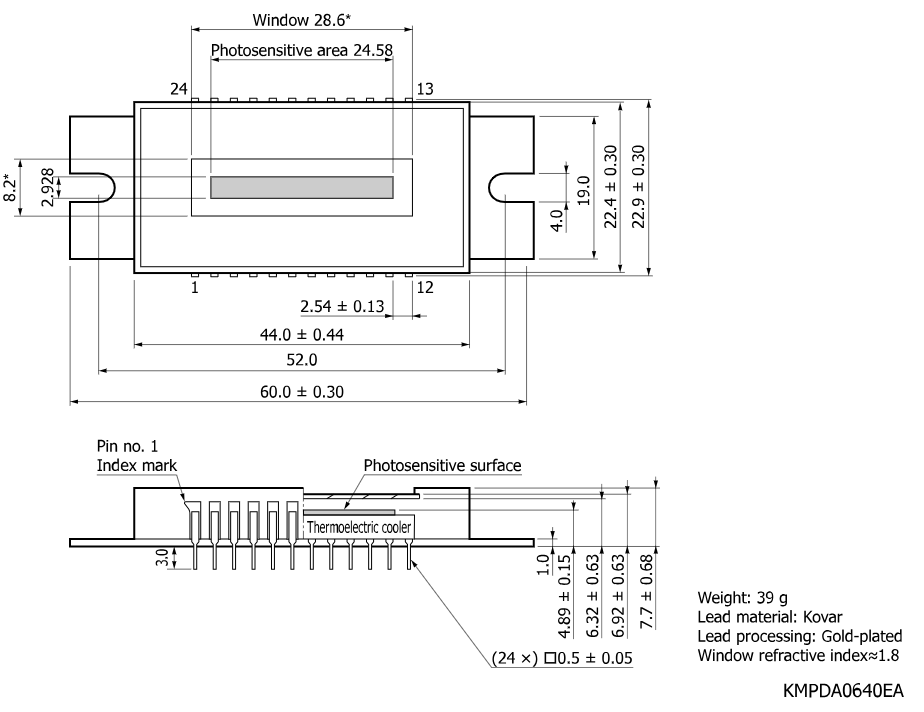

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
