HAMAMATSU 滨松 C9945-14 计数单元
C9945-14 是具有 USB 接口的计数单元，可以用作 16 通道光子计数器。此单元使用具有两个计数电路的双计数器方法，进行无死区时间的测量。C9945-14 型号具有用于多通道光子计数探头的 LVDS 输入。
详细参数
| 参数 | 说明/值 |
|---|
| 输入 | 输入信号数量 | 16 通道 |
|---|
| 信号输入电平 | LVDS |
|---|
| 信号脉波宽度 | 5 ns 或更长 |
|---|
| 输入阻抗 | 100 Ω |
|---|
| 计数器 | 计数器方法 | 双计数器方法 |
|---|
| 最高计数率 | 100 MHz |
|---|
| 最大计数器容量 | 228 计数/计数器门控 (*1) |
|---|
| 内部计数器门控时间 | 500 s 至 1 s（1、2、5 步长）(*2) |
|---|
| 触发器 | 触发方法 | 软件触发器/外部启动触发器 |
|---|
| 外部启动触发器信号输入电平 | TTL |
|---|
| I/O | 输出数量 | 2 |
|---|
| 输出电平 | TTL |
|---|
| 输入数量 | 2 |
|---|
| 输入电平 | TTL |
|---|
| 同步信号输入电平 | LVTTL |
|---|
| ID 开关 | 0 至 7 |
|---|
| 缓冲区容量 | 4096（字）(*3) |
|---|
| 兼容的操作系统 | Windows® 10 pro (*4) |
|---|
| 接口 | USB 2.0 |
|---|
| 电源电压 | 直流 6.5 V 至 8.0 V/0.5 A |
|---|
| 工作环境温度/湿度 | +5 ℃ 到 +45 ℃/80 % 或更低（无冷凝） |
|---|
| 存储温度/湿度 | 0 ℃ 到 +50 ℃/85 % 或更低（无冷凝） |
|---|
| 交流适配器 | 交流输入 | AC 100 V 至 240 V |
|---|
| 输出 | +7 V / 1.6 A |
|---|
备注
*1 可以为计数/计数器门控选择位号 28、16、8、4。
*2 连续传输数据时，内部计数器门控时间取决于 USB 2.0 的传输速度和计数器容量。
*3 1（字）= 2（字节）= 16（位）
*4 应关闭个人计算机的省电模式。
* 提供 CD-ROM（软件）、交流适配器和 USB 2.0 电缆。
框图

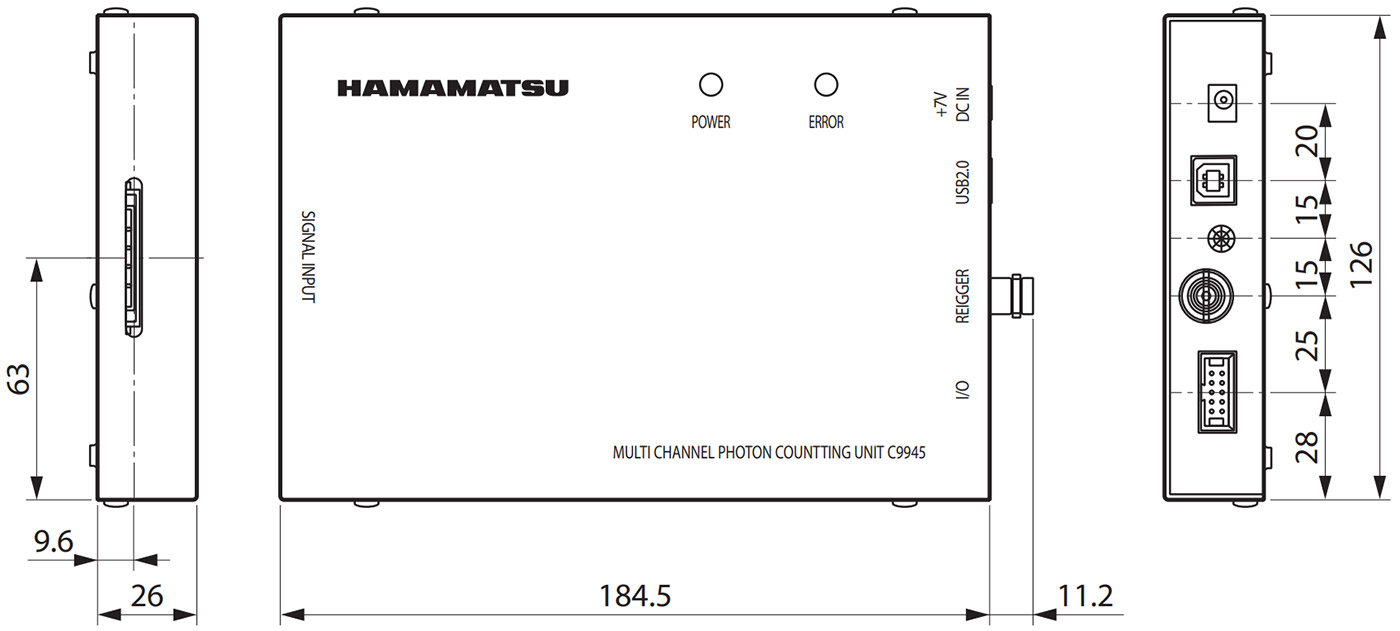

外形尺寸图（单位：mm）

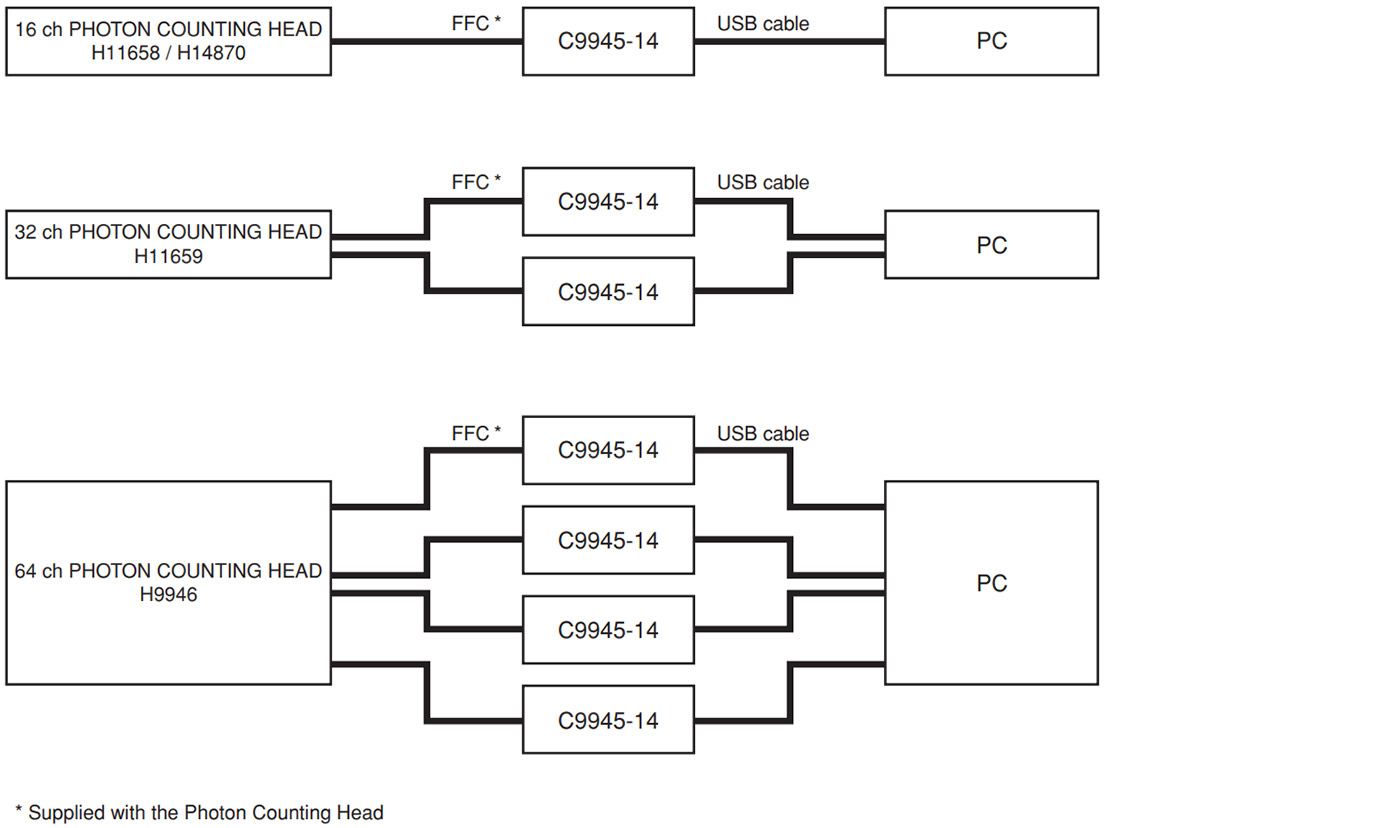

连接示例
