HAMAMATSU 滨松 C10149 脉冲延迟发生器
C10149 是一款能够生成 3 通道脉冲输出的脉冲延迟发生器。C10149 由 PC（个人计算机）控制，在使用高速门控图像增强器单元或光电倍增管模块的测量系统中用于调整各个设备的定时。
特点
独立控制 3 通道脉冲输出
突发脉冲输出（仅输出 C）
PC 控制
USB 总线供电
紧凑轻便
用途
特性示例

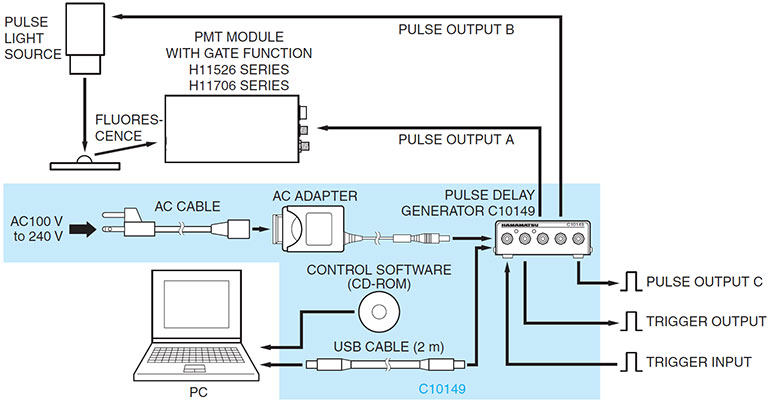

连接图
详细参数
| 参数 | 说明/值 |
|---|
| 触发器 | 模式 | 内部 | 外部 |
|---|
| 输入通道数 | - | 1 |
|---|
| 输入终端 | - | BNC-R |
|---|
| 输出 | 触发通道数 | 1 |
|---|
| 脉冲通道数 | 3 |
|---|
| 输出端 | BNC-R |
|---|
| 参数 | 说明/值 |
|---|
| 信号等级 | TTL |
|---|
| 逻辑电平 | 阳极/阴极（可选） |
|---|
| 最小脉波宽度 | 10 ns |
|---|
| 阻抗 | 1 kΩ |
|---|
| 重复频率 | 0.1 Hz 至 200 kHz |
|---|
| 参数 | 说明/值 |
|
|---|
| 输出水平 | 4.5 V (*1) |
|
|---|
| 逻辑电平 | 阳极/阴极（可选） |
|
|---|
| 脉波宽度 | 内部触发模式 | 100 ns |
|---|
| 外部触发模式 | 外部触发器脉波宽度 |
|---|
| 外部触发器的延迟时间 | 14 ns ± 2 ns |
|
|---|
| 阻抗 | 10 Ω |
|
|---|
| 参数 | 说明/值 |
|
|---|
| 信号等级 | 4.5 V (*1) |
|
|---|
| 逻辑电平 | 阳极/阴极（可选） |
|
|---|
| 重复频率 (*2) | 0.05 Hz 至 200 kHz |
|
|---|
| 脉波宽度 | 范围 | 5 ns 至 20.45 s (*3) |
|---|
| 分辨率 | 10 ns (*3) |
|---|
| 延迟时间 | 范围 | 0 ns 至 20.45 s (*3) |
|---|
| 分辨率 | 10 ns (*3) |
|---|
| 突发操作（仅输出 C） | 脉波宽度 | 5 ns 至 13.63 s (*3) |
|---|
| 脉冲间隔时间/脉冲 | 200 ns ～ 20.45 s (*3) |
|---|
| 脉冲数 | 1 至 255 |
|---|
| 初始延迟时间 (*4) | 输出 A 和 B | 60 ns |
|---|
| 输出 C | 70 ns |
|---|
| 脉冲抖动 | 内部触发模式 | 1 ns以下 |
|---|
| 外部触发模式 | 2 ns以下 (*5) |
|---|
| 上升时间/下降时间 (*6) | 5 ns以下 |
|
|---|
| 参数 | 说明/值 |
|
|---|
| 电源 | USB (*7) | 5 V |
|---|
| 交流适配器（提供） | 交流 100 V 至交流 240 V |
|---|
| 功耗（无负载） | 1.8 W |
|
|---|
| 重量 | 300 g |
|
|---|
| 尺寸 (W × H × D) | 100 mm × 36 mm × 100 mm（不包括突出部分） |
|
|---|
| 工作环境温度 | 0 °C 至 +40 °C |
|
|---|
| 工作和储存湿度 | 最大值 70%（无冷凝） |
|
|---|
| 参数 | 说明/值 |
|---|
| 适用的操作系统 | Windows® 10 Pro |
|---|
| 接口 | USB 2.0 |
|---|
备注
*1：连接 50 Ω 负载时。
*2：使用内部时基时。
*3：如果设置为 10 μs 或更长时间，分辨率会降低。

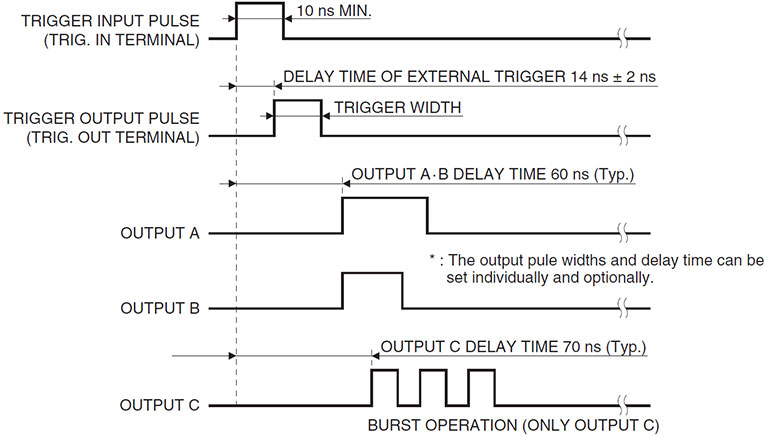

*4：输入触发脉冲造成的典型延迟时间。请参阅时序图。
*5：当频率为 1 kHz 或更高时，抖动为 10 ns 或更低。*6：峰值振幅的 10% 至 90%（50 Ω 负载）
*7：如果由于需要连接的设备负载导致电力不足，请使用交流适配器。
*8：软件用于选择逻辑电平，以及设置脉波宽度和延迟时间等。

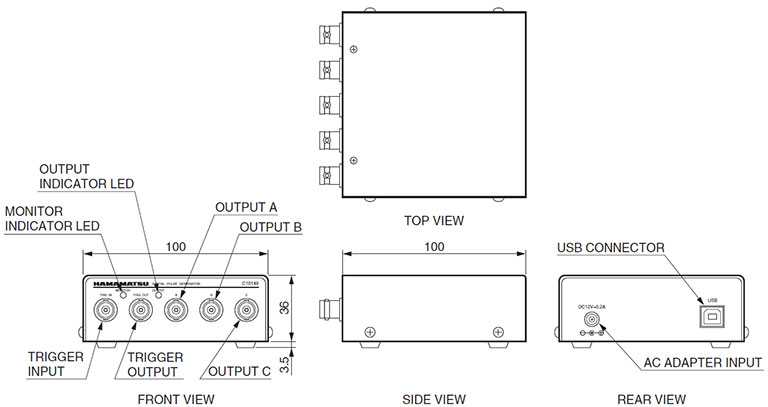

外形尺寸图（单位：mm）
