HAMAMATSU 滨松 H16146-110 光电倍增管模块
PMT 模块包含金属封装光电倍增管、高压电源电路、电流至电压转换放大器和模数转换器。只需连接 USB 连接器即可进行测量。
详细参数
| 光阴极面区域形状 | 圆形 |
|---|
| 光阴极面区域尺寸 | 直径 8 mm |
|---|
| 波长（短） | 230 nm |
|---|
| 波长（长） | 700 nm |
|---|
| 波长（峰值） | 400 nm |
|---|
| 尺寸 (W x H x D) | 32 mm x 48 mm x 40 mm |
|---|
| 输入电压 | +4.75 V 至 +5.25 V |
|---|
| 最大值 输入电压 | +5.5 V |
|---|
| 最大值 输入电流 | 130 mA |
|---|
| 最大值 输出信号电压 | +4 V |
|---|
| 最大值 PMT 电源电压 | -1100 V |
|---|
| 建议的 PMT 电源电压调节范围 | -500 V to -1100 V |
|---|
| [阴极] 亮度灵敏度最小值 | 80 μA/lm |
|---|
| [阴极] 亮度灵敏度典型值 | 105 μA/lm |
|---|
| [阴极] 蓝光灵敏度指数典型值 | 13.5 |
|---|
| [阴极] 辐射灵敏度典型值 | 110 mA/W |
|---|
| [阳极] 亮度灵敏度最小值 | 8.0 x 107 V/lm |
|---|
| [阳极] 亮度灵敏度典型值 | 2.1 x 108 V/lm |
|---|
| [阳极] 辐射灵敏度典型值 | 220 V/nW |
|---|
| [阳极] 输出电压取决于 PMT 暗电流典型值 | 1 mV |
|---|
| [阳极] 输出电压取决于 PMT 暗电流最大值 | 10 mV |
|---|
| 频带 | 直流至 20 kHz |
|---|
| 电流至电压转换系数 | 1 V/μA |
|---|
| 建立时间最大值 | 10 s |
|---|
| [AD 转换器] 采样频率 | 200 kHz |
|---|
| [AD 转换器] 分辨率 | 16 bit |
|---|
| [AD 转换器] 参考电压 | 4 V |
|---|
| [USB2.0（虚拟 COM 端口）] 波特率 | 12 Mbps |
|---|
| [USB2.0（虚拟 COM 端口）] 数据位 | 8 bit |
|---|
| [USB2.0（虚拟 COM 端口）] 停止位 | 1 bit |
|---|
| [USB2.0（虚拟 COM 端口）] 奇偶校验位 | 无 |
|---|
| [USB2.0（虚拟 COM 端口）] 流量控制 | 无 |
|---|
| 支持操作系统 | Windows®10 Pro |
|---|
| 工作环境温度 | +5 ℃ to +50 ℃ |
|---|
| 存储温度 | -20 ℃ to +50 ℃ |
|---|
| 重量 | 61 g |
|---|

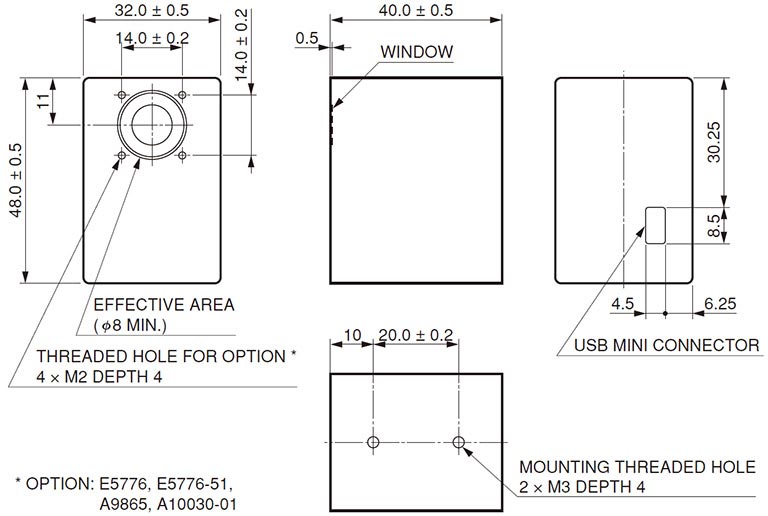

外形尺寸图（单位：mm）
