HAMAMATSU 滨松 H10722-20 光电倍增管模块
H10722 系列是一款光电倍增管模块，包含一个金属封装 PMT、一个低功耗高压电源电路和一个低噪声放大器。放大器将 PMT 电流输出转换为电压输出，以便轻松处理信号。此外，放大器的连接位置靠近 PMT 阳极输出引脚，以减少外部噪声对信号的影响。
可提供 +15V 输入类型 H11902 系列。
| 光阴极面区域形状 | 圆形 |
|---|
| 光阴极面区域尺寸 | 8 mm 直径 |
|---|
| 波长（短） | 230 nm |
|---|
| 波长（长） | 920 nm |
|---|
| 波长（峰值） | 630 nm |
|---|
| 尺寸 (W x H x D) | 60.0 x 22.0 x 22.0 mm |
|---|
| 输入电压 | +/-4.5 至 +/-5.5 V |
|---|
| 最大值 输入电压 | +/-5.5 V |
|---|
| 最大值 输入电流 | +6.2 / -3.5 mA |
|---|
| 最大值 输出信号电压 | +4（负载电阻 10 k Ω）V |
|---|
| 最大值 控制电压 | +1.1（输入阻抗 1 M Ω）V |
|---|
| 建议的控制电压调节范围 | +0.5 至 +1.1（输入阻抗 1 M Ω）V |
|---|
| [Cathode] 亮度灵敏度最小值 | 350 μA/lm |
|---|
| [Cathode] 亮度灵敏度典型值 | 500 μA/lm |
|---|
| [Cathode] 红白比典型值 | 0.45 |
|---|
| [Cathode] 辐射灵敏度典型值 | 78 mA/W |
|---|
| [Anode] 亮度灵敏度最小值 | 3.5 x 108 V/lm |
|---|
| [Anode] 亮度灵敏度典型值 | 1.0 x 109 V/lm |
|---|
| [Anode] 辐射灵敏度典型值 | 150 V/nW |
|---|
| [Anode] V 输出电压取决于 PMT 暗电流典型值 | 10 mV |
|---|
| [Anode] V 输出电压取决于 PMT 暗电流最大值 | 100 mV |
|---|
| 电流至电压转换系数 | 1 V/uA |
|---|
| 输出偏移电压典型值 | +/- 1 mV |
|---|
| 波纹噪声（峰间）最大值 | 0.5 mV |
|---|
| 建立时间最大值 | 10 s |
|---|
| 工作环境温度 | +5 至 +50 °C |
|---|
| 储存温度 | -20 至 +50 °C |
|---|
| 重量 | 90 g |
|---|

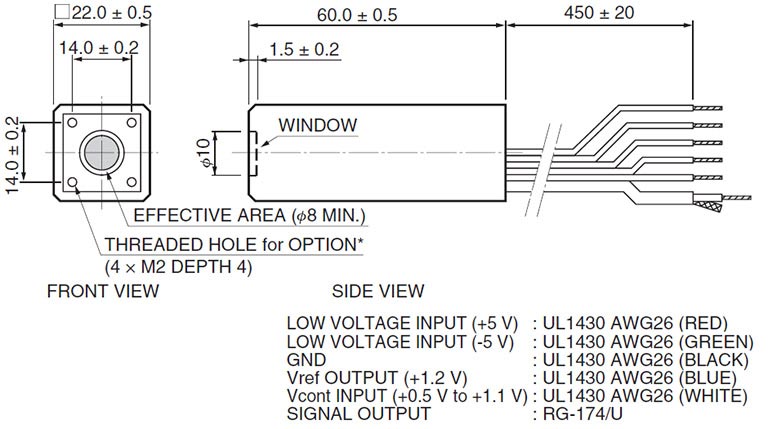

外形尺寸图
