HAMAMATSU 滨松 H9307-09 光电倍增管模块
H9306/H9307 系列光电倍增管模块由一个 13 mm (1/2") 直径侧面式光电倍增管、一个高压电源电路和一个低噪声放大器组成。可提供两种类型的放大器，电流至电压转换系数为 1 V/μA 或 0.1 V/μA，频带为 20 kHz 或 200 kHz。H9306/H9307 系列采用低功耗考-瓦二氏电路。使用柔性电缆以便在设备中安装。
| 光阴极面区域形状 | 正方形 |
|---|
| 光阴极面区域尺寸 | 3.7 mm x 13.0 mm |
|---|
| 波长（短） | 185 nm |
|---|
| 波长（长） | 320 nm |
|---|
| 波长（峰值） | 230 nm |
|---|
| 尺寸 (W x H x D) | 19.0 mm x 57.7 mm x 50.8 mm |
|---|
| 输入电压 | +/-11.5 V 至 +/-15.5 V |
|---|
| 最大值 输入电压 | +/-18 V |
|---|
| 最大值 输入电流 | +15 mA / -8 mA |
|---|
| 最大值 输出信号电压 | +1 V（负载电阻 10 kΩ） |
|---|
| 最大值 控制电压 | 1.2 V |
|---|
| 建议的控制电压调节范围 | +0.25 V 至 +1.0 V |
|---|
| [阴极] 辐射灵敏度典型值 | 50 mA/W |
|---|
| [阳极] 辐射灵敏度典型值 | 20 V/nW |
|---|
| [阳极] 输出电压取决于 PMT 暗电流典型值 | 0.05 mV |
|---|
| [阳极] 输出电压取决于 PMT 暗电流最大值 | 0.5 mV |
|---|
| 电流至电压转换系数 | 0.1 V/uA |
|---|
| 输出偏移电压典型值 | +/-3 mV |
|---|
| 波纹噪声（峰间）最大值 | 0.8 mV |
|---|
| 建立时间最大值 | 10 s |
|---|
| 工作环境温度 | +5°C 至 +50°C |
|---|
| 储存温度 | -20°C 至 +50°C |
|---|
| 重量 | 115 g |
|---|

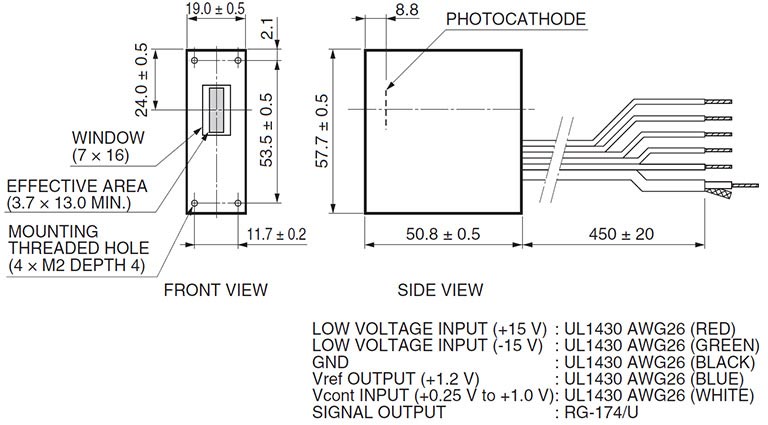

外形尺寸图
