HAMAMATSU 滨松 H12056-40 光电倍增管模块
・高量子效率：GaAsP 光阴极面
・小型化
・门控功能
| 光阴极面区域形状 | 圆形 |
|---|
| 光阴极面区域尺寸 | 5 mm 直径 |
|---|
| 波长（短） | 300 nm |
|---|
| 波长（长） | 740 nm |
|---|
| 波长（峰值） | 520 nm |
|---|
| 尺寸 (W x H x D) | 51.0 x 30.0 x 25.0 mm |
|---|
| 输入电压 | +4.5 至 +5.5 V |
|---|
| 最大值 输入电压 | 6 V |
|---|
| 最大值 输入电流 | 10 mA |
|---|
| 最大值 输出信号电流 | 40 μA |
|---|
| 最大值 控制电压 | +0.9（输入阻抗 1 MΩ）V |
|---|
| 建议的控制电压调节范围 | +0.5 至 +0.8（输入阻抗 1 MΩ）V |
|---|
| [Cathode] 辐射灵敏度典型值 | 189 mA/W |
|---|
| [Anode] 辐射灵敏度典型值 | 1.9 x 105 A/W |
|---|
| [Anode] 暗电流（30 分钟后） 典型值 | 3 nA |
|---|
| [Anode] 暗电流（30 分钟后） 最大值 | 10 nA |
|---|
| [Time Response] 上升时间典型值 | 1 ns |
|---|
| 波纹噪声（峰间）最大值 | 0.6 mV |
|---|
| 建立时间最大值 | 10 s |
|---|
| 工作环境温度 | +5 至 +35 °C |
|---|
| 储存温度 | -20 至 +50 °C |
|---|
| 重量 | 85 g |
|---|
门控规格
| 参数 | 说明/值 | 单位 |
|---|
| 门控模式 | 模式 | 常开 | — |
|---|
| 栅极宽度（半宽度） | 1 ms 至直流 | — |
|---|
| 上升时间 | 典型值 | 0.1 | ms |
|---|
| 下降时间 | 典型值 | 0.3 | ms |
|---|
| 重复频率 | 最大值 | 300 Hz（栅极宽度 1 ms） | — |
|---|
| 开关比 | 典型值 | 103 | — |
|---|
| 延迟时间 | 典型值 | 0.1（上升），0.6（下降） | ms |
|---|
| 门控信号输入 | 电平 | TTL 电平
（高电平：+2 V 至 +5 V） | — |
|---|
| 开关比 | 10 | kΩ |
|---|

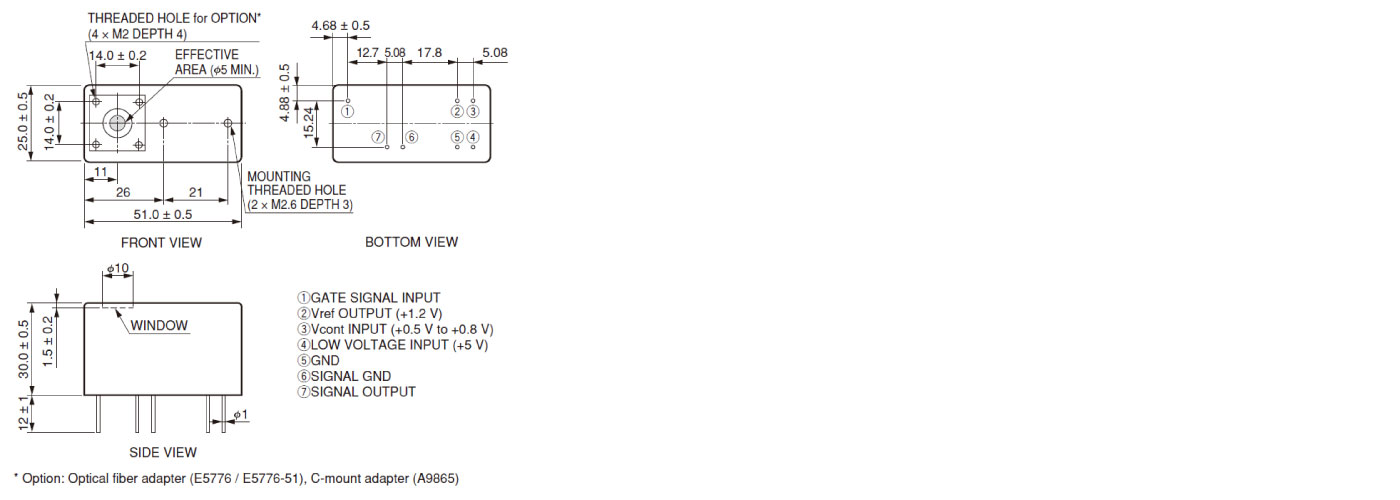

外形尺寸图（单位：mm）
