HAMAMATSU 滨松 H11901-04 光电倍增管模块
H11900 和 H11901 系列光电倍增管模块包含一个金属封装 PMT 和一个高压电源电路。内置 PMT 采用金属封装，直径与用于半导体光电检测器的 TO-8 金属封装相同。尽管这款 PMT 的外形尺寸与光电二极管一样小巧，但具有高增益、宽动态范围和高速响应等特点。
| 光阴极面区域形状 | 圆形 |
|---|
| 光阴极面区域尺寸 | 8 mm 直径 |
|---|
| 波长（短） | 185 nm |
|---|
| 波长（长） | 870 nm |
|---|
| 波长（峰值） | 400 nm |
|---|
| 尺寸 (W x H x D) | 50.0 x 25.0 x 18.0 mm |
|---|
| 输入电压 | +11.5 至 +15.5 V |
|---|
| 最大值 输入电压 | 18 V |
|---|
| 最大值 输入电流 | 12 mA |
|---|
| 最大值 输出信号电流 | 100 μA |
|---|
| 最大值 控制电压 | +1.1（输入阻抗 30 kΩ）V |
|---|
| 建议的控制电压调节范围 | +0.5 至 +1.1（输入阻抗 30 kΩ）V |
|---|
| [Cathode] 亮度灵敏度最小值 | 100 μA/lm |
|---|
| [Cathode] 亮度灵敏度典型值 | 200 μA/lm |
|---|
| [Cathode] 红白比典型值 | 0.2 |
|---|
| [Cathode] 辐射灵敏度典型值 | 77 mA/W |
|---|
| [Anode] 亮度灵敏度最小值 | 100 A/lm |
|---|
| [Anode] 亮度灵敏度典型值 | 400 A/lm |
|---|
| [Anode] 辐射灵敏度典型值 | 1.5 x 105 A/W |
|---|
| [Anode] 暗电流（30 分钟后） 典型值 | 1 nA |
|---|
| [Anode] 暗电流（30 分钟后） 最大值 | 10 nA |
|---|
| [Time Response] 上升时间典型值 | 0.57 ns |
|---|
| 波纹噪声（峰间）最大值 | 0.6 mV |
|---|
| 建立时间最大值 | 0.2 s |
|---|
| 工作环境温度 | +5 至 +50 °C |
|---|
| 储存温度 | -20 至 +50 °C |
|---|
| 重量 | 80 g |
|---|

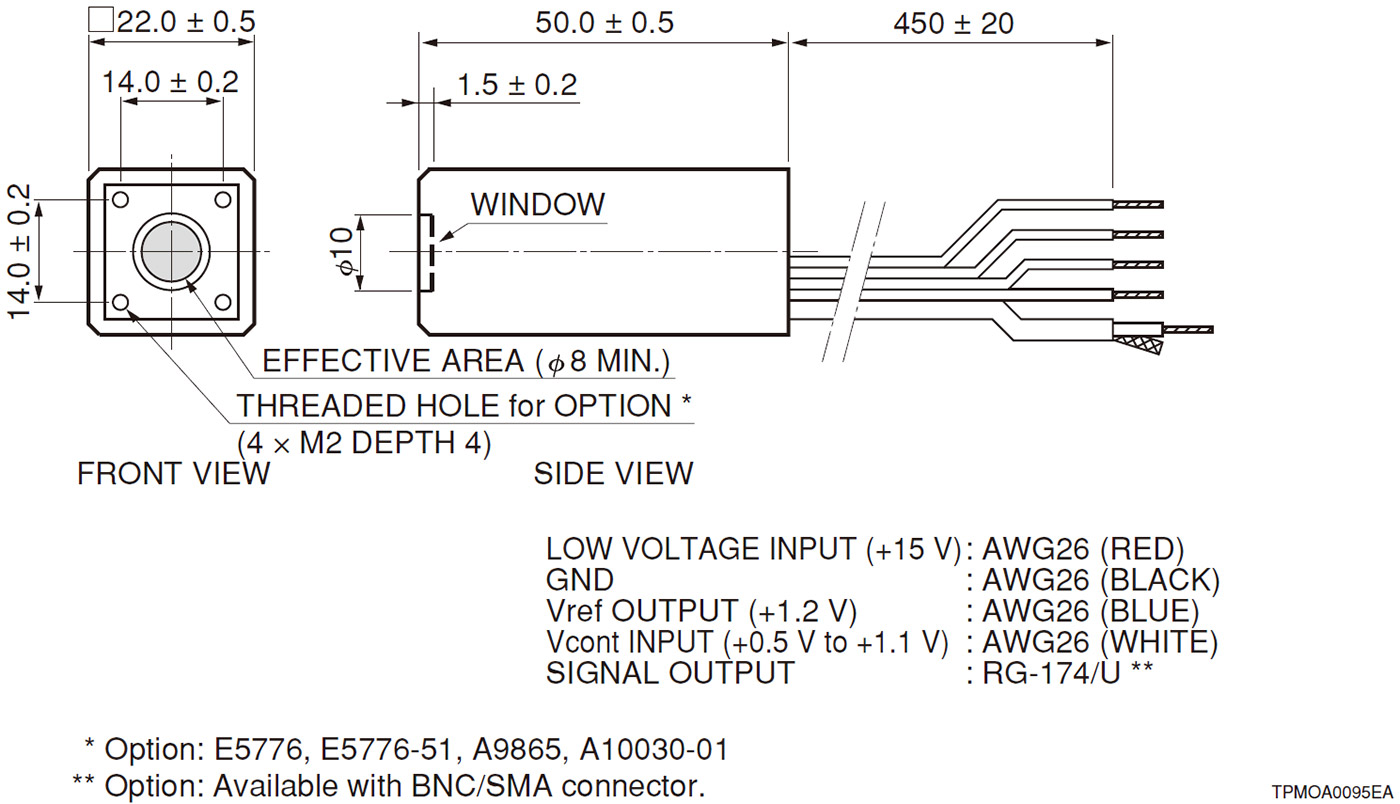

外形尺寸图（单位：mm）
