HAMAMATSU 滨松 H14768 光电倍增管模块
H14768 是一款光电倍增管模块，由一个新开发的高灵敏度侧面式光电倍增管、一个高压电源电路和一个热电制冷器组成。H14768 具有超高效制冷能力，因为热电制冷器直接连接到光电倍增管的光阴极面。这也大大降低了从光阴极面发出的热噪声（热电子），即使在光量极低的情况下也能以高信噪比准确测量。

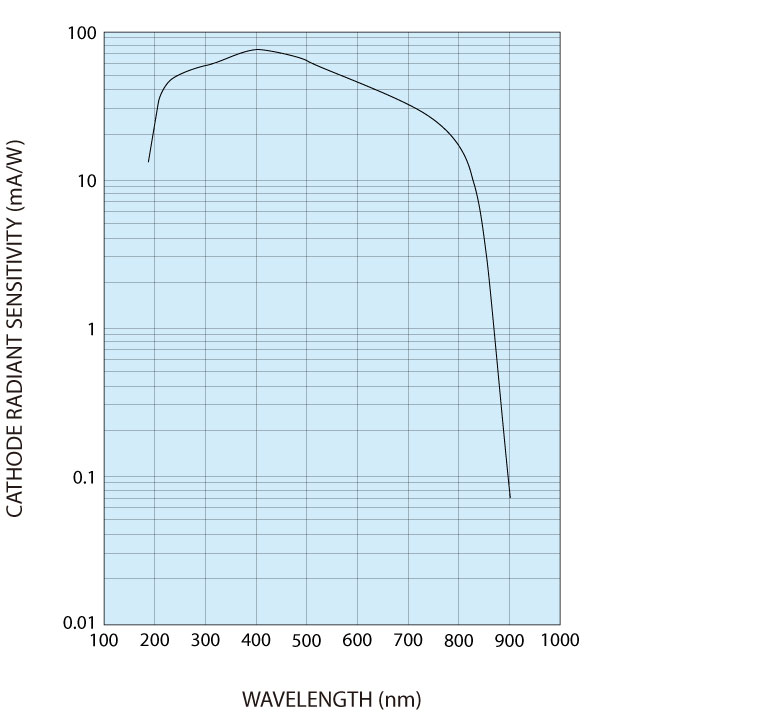

灵敏度

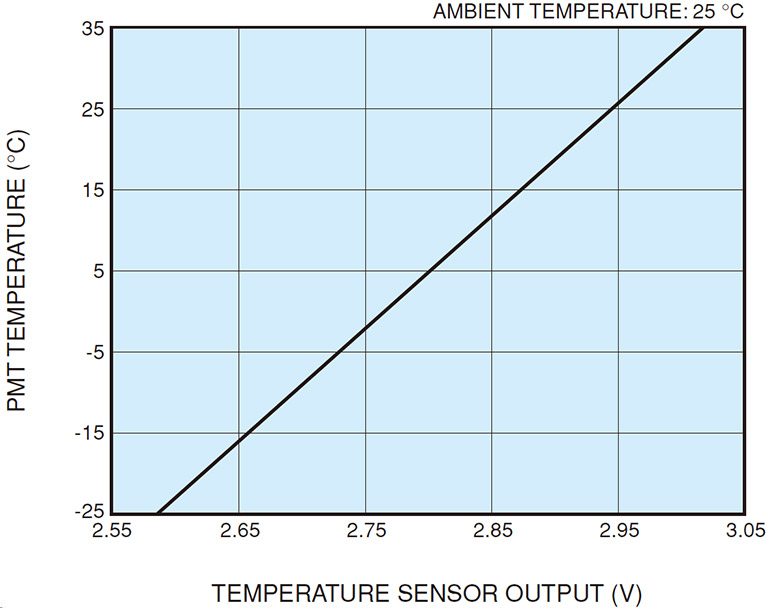

图 5：温度传感器输出电压与 PMT 温度的对比情况
详细参数
| 光阴极面区域形状 | 正方形 |
|---|
| 光阴极面区域尺寸 | 10 x 14 mm |
|---|
| 波长（短） | 185 nm |
|---|
| 波长（长） | 900 nm |
|---|
| 波长（峰值） | 400 nm |
|---|
| 尺寸 (W x H x D) | 63.5 x 133.5 x 64.0 mm |
|---|
| 输入电压 | +11.5 至 +15.5 V |
|---|
| 最大值 输入电压 | 18 V |
|---|
| 最大值 输入电流 | 8 mA |
|---|
| 最大值 输出信号电流 | 58 μA |
|---|
| 最大值 控制电压 | 1.2 V |
|---|
| 建议的控制电压调节范围 | +0.2 至 +1.2 V |
|---|
| [Cathode] 亮度灵敏度最小值 | 140 μA/lm |
|---|
| [Cathode] 亮度灵敏度典型值 | 300 μA/lm |
|---|
| [Cathode] 蓝敏度指数 (CS 5-58) 典型值 | 9 |
|---|
| [Cathode] 红白比典型值 | 0.3 |
|---|
| [Cathode] 辐射灵敏度典型值 | 76 mA/W |
|---|
| [Anode] 亮度灵敏度最小值 | 400 A/lm |
|---|
| [Anode] 亮度灵敏度典型值 | 2000 A/lm |
|---|
| [Anode] 辐射灵敏度典型值 | 5.0 x 105 A/W |
|---|
| [Anode] 暗电流（30 分钟后） 典型值 | 0.08 nA |
|---|
| [Anode] 暗电流（30 分钟后） 最大值 | 0.4 nA |
|---|
| [Time Response] 上升时间典型值 | 2.2 ns |
|---|
| 波纹噪声（峰间）最大值 | 0.5 mV |
|---|
| 建立时间最大值 | 10 s |
|---|
| 工作环境温度 | +5 至 +35 °C |
|---|
| 储存温度 | -20 至 +50 °C |
|---|
| 重量 | 570 g |
|---|

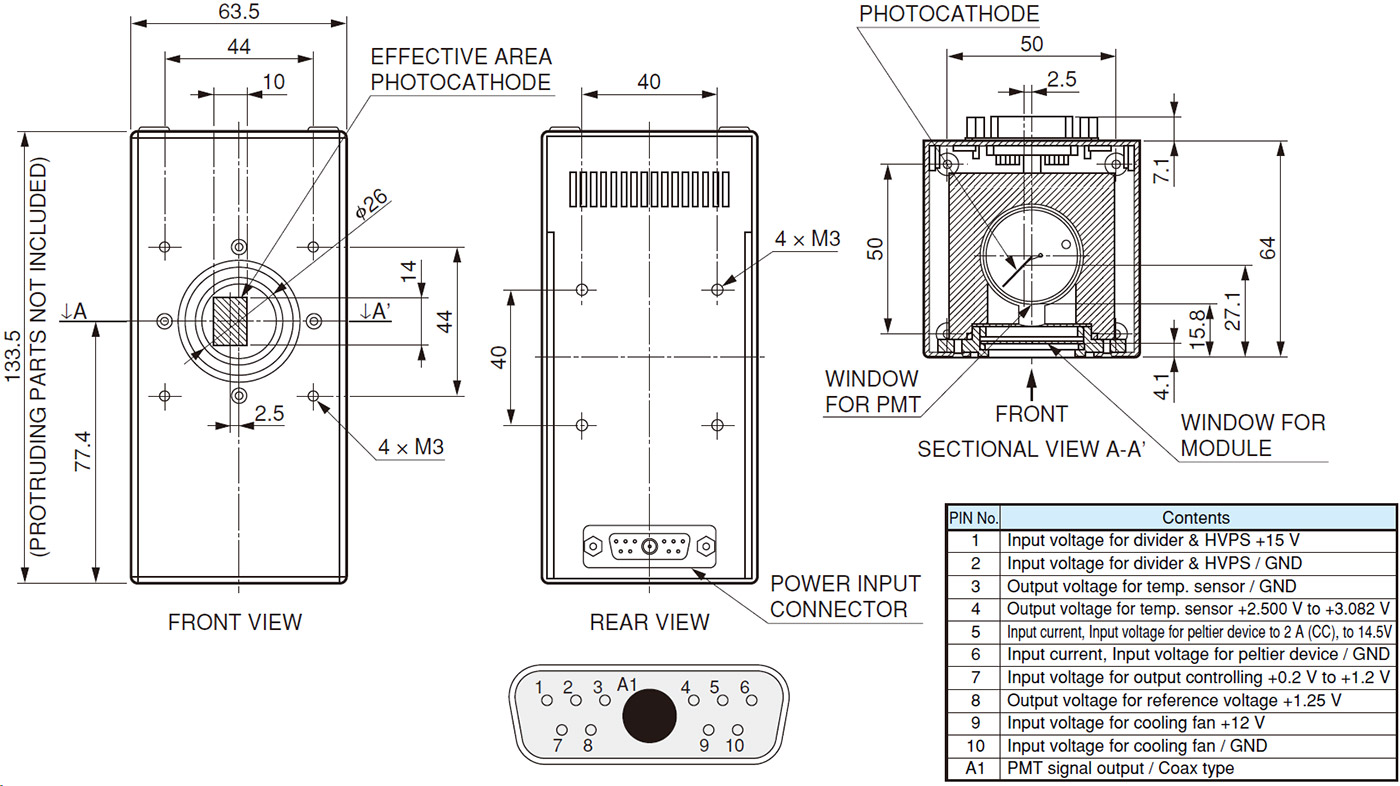

外形尺寸图（单位：mm）
