HAMAMATSU    滨松   S13683-03DT    颜色传感器
|

HAMAMATSU    滨松   S13683-03DT    颜色传感器

品牌： HAMAMATSU滨松
型号： S13683-03DT
18938648240
产品详情

HAMAMATSU    滨松   S13683-03DT    颜色传感器



兼容 I2C 接口的颜色传感器（卷盘式包装）


S13683-03DT 是一款支持 I2C（集成电路总线）接口的数字式颜色传感器。它对红光 (λ=615 nm)、绿光 (λ=530 nm)、蓝光 (λ=460 nm) 敏感，并将检测结果输出为每种颜色的 16 位数字数据。每种颜色的光电二极管将自动按顺序切换以进行测量。灵敏度和积分时间可调节，以便在宽范围内进行光测量。还提供规格相同的棒状包装类型 (S13683-04DS)。


特点
-兼容 I2C 接口
- 红光、绿光、蓝光和校正通道的连续测量
-校正通道
通道检测从滤波器外部进入的入射光。
该产品减去校正通道输出，以获得高精度的 RGB 数据。
-两步灵敏度切换（灵敏度比率 1：10）
-通过设置积分时间进行灵敏度调整
-低电压（2.5 V 或 3.3 V）供电
-低消耗电流：典型值为 75 μA。
-带内部红外截止滤波器
-宽动态范围（低增益：1 至 10 klx）
-包装类型：卷盘 (S13683-03DT)
　　　　　　 棒状 (S13683-04DS)

详细参数

产品类型RGB 数字颜色传感器
封装材料塑料
封装类型表面贴装型
封装尺寸3.0 × 4.0 × 1.85 mm
受光面0.54 × 1.1 mm
灵敏度波长范围（蓝色）400 至 540 nm
灵敏度波长范围（绿色）455 至 630 nm
灵敏度波长范围（红色）575 至 660 nm
最大灵敏度波长（蓝色）460 nm
最大灵敏度波长（绿色）530 nm
最大灵敏度波长（红色）615 nm
感光灵敏度低范围（蓝色）3.8 计数/lx
感光灵敏度低范围（绿色）8.7 计数/lx
感光灵敏度低范围（红色）12.4 计数/lx
感光灵敏度低范围（校正通道）3.0 计数/lx
感光灵敏度高范围（蓝色）40.0 计数/lx
感光灵敏度高范围（绿色）86.0 计数/lx
感光灵敏度高范围（红色）122.0 计数/lx
感光灵敏度高范围（校正通道）30.0 计数/lx
工作温度-40 至 +85 摄氏度
储存温度-40 至 +105 摄氏度
测量条件典型值 Ta = 25°C，Vdd = 3.3 V，一个光源，除非另有说明

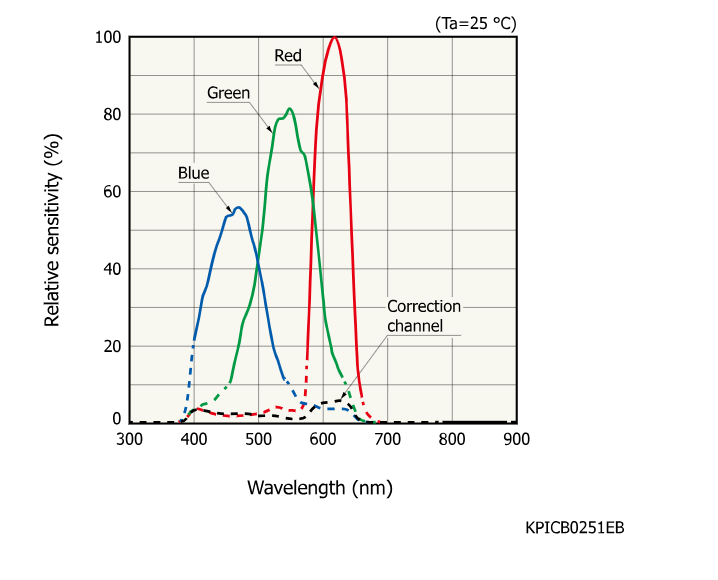

光谱灵敏度特性

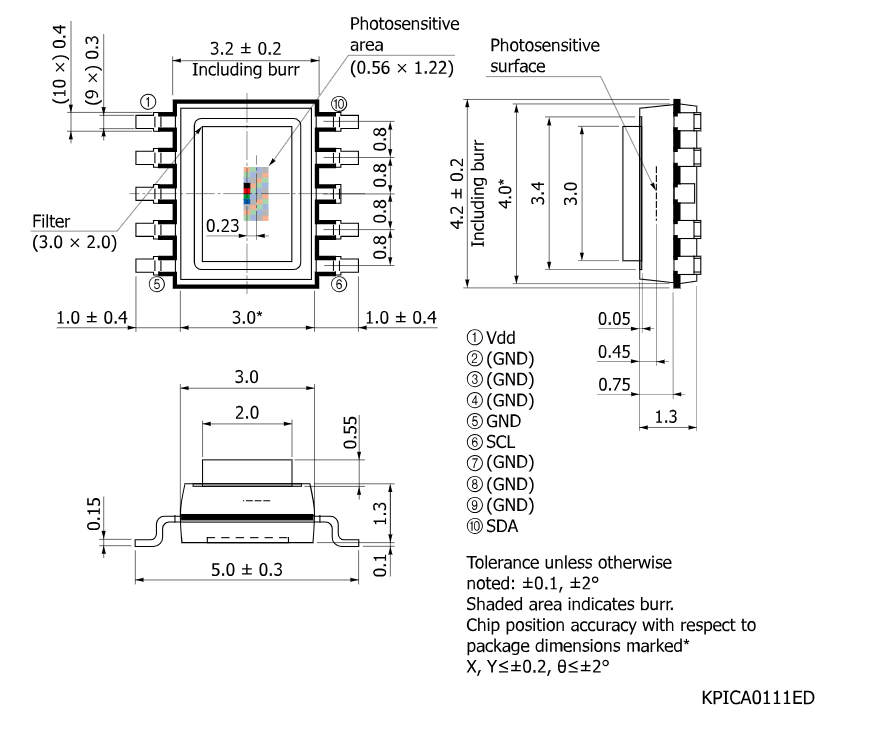

外形尺寸图（单位：mm）
