HAMAMATSU 滨松 S9702 RGB 颜色传感器
S9702 是一种模制成塑料封装的颜色传感器，具有对光谱的蓝色 (λp=460 nm)、绿色 (λp=540 nm) 和红色 (λp=620 nm) 区域敏感的 3 通道 (RGB) 光电二极管。S9702 具有 □1 mm 的 3 段 (RGB) 受光面。与前代型号 (S9032-02) 相比，S9702 的体积显著缩小（封装尺寸的立方体积减少 55%，印刷电路板安装空间的面积减少 43%）。
特点
-3 通道 (RGB) 硅光电二极管
-表面贴装小型塑料封装
-接近人眼灵敏度的光谱响应范围
-近红外区域无灵敏度
-受光面：3 段 (RGB) 受光面□1mm
| 产品类型 | RGB 光电二极管 |
|---|
| 封装材料 | 塑料 |
|---|
| 封装类型 | 表面贴装型 |
|---|
| 封装尺寸 | 3.0 × 4.0 × 2.0 mm |
|---|
| 受光面 | 1 × 1 mm |
|---|
| 灵敏度波长范围（蓝色） | 400 至 540 nm |
|---|
| 灵敏度波长范围（绿色） | 480 至 600 nm |
|---|
| 灵敏度波长范围（红色） | 590 至 720 nm |
|---|
| 最大灵敏度波长（蓝色） | 460 nm |
|---|
| 最大灵敏度波长（绿色） | 540 nm |
|---|
| 最大灵敏度波长（红色） | 620 nm |
|---|
| 感光灵敏度（蓝色） | 0.18 A/W |
|---|
| 感光灵敏度（绿色） | 0.23 A/W |
|---|
| 感光灵敏度（红色） | 0.16 A/W |
|---|
| 暗电流（最大值） | 0.05 nA |
|---|
| 结电容 | 12 pF |
|---|
| 上升时间 | 0.1 μs |
|---|
| 工作温度 | -25 至 +85 摄氏度 |
|---|
| 储存温度 | -40 至 +85 摄氏度 |
|---|
| 测量条件 | 典型值 Ta = 25°C，每个像元，感光灵敏度：λ = λp，暗电流（所有像元）：VR = 1 V，除非另有说明 |
|---|
光谱灵敏度特性

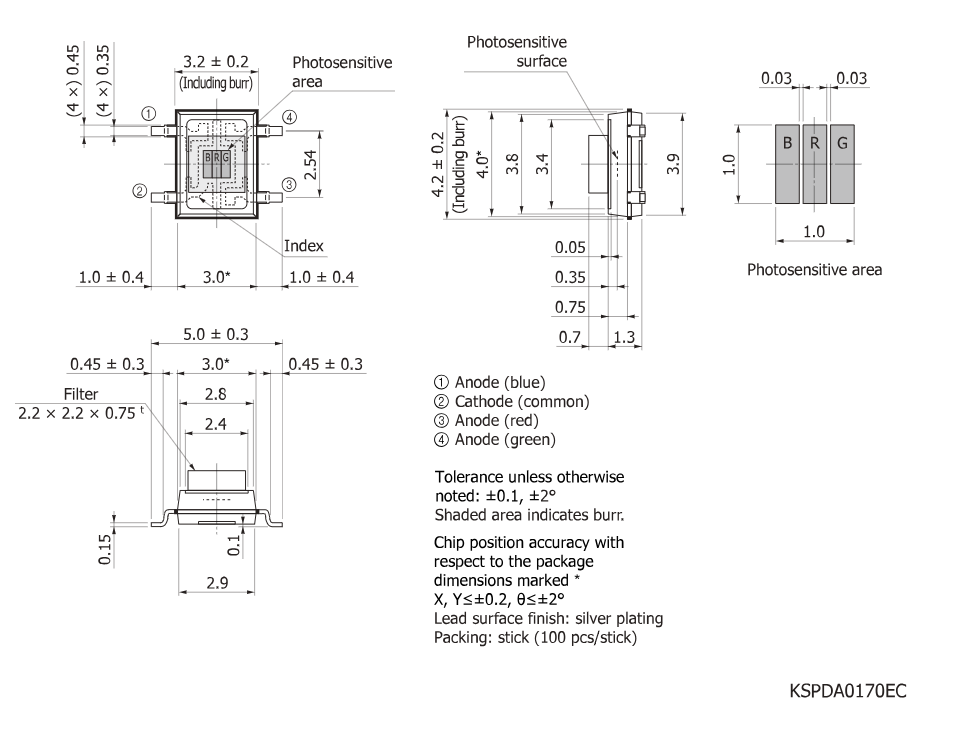

外形尺寸图（单位：mm）
