HAMAMATSU 滨松 S10942-01CT 硅光电二极管阵列
RGB 颜色传感器集成在小巧的薄型封装中
S10942-01CT 是一款模制成塑料封装的颜色传感器，具有对光谱的红色（λ=590 nm 最小值）、绿色（λ=480 至 600 nm）和蓝色（λ=400 至 540 nm）区域敏感的 3 通道 (RGB) 光电二极管。与之前的型号 (S9702) 相比，S10942-01CT 的封装尺寸明显缩小了 80% 的体积，印刷电路板安装空间缩小了 77% 的面积。S10942-01CT 非常适合用于安装在手机等设备中的 RGB-LCD 背光监视器。
特点
- 小巧的薄型封装：3.0 × 1.6 × 10t mm
- 3 通道 (RGB) 硅光电二极管
- 受光面：1 × 1 mm/3 段 (RGB)
- 符合 RoHS 的产品
- 表面贴装型
| 产品类型 | RGB 光电二极管 |
|---|
| 封装材料 | 塑料 |
|---|
| 封装类型 | COB 型 |
|---|
| 封装尺寸 | 3.0 × 1.6 × 1.0 mm |
|---|
| 受光面 | 1 × 1 mm |
|---|
| 灵敏度波长范围（蓝色） | 400 至 540，800 至 1000 nm |
|---|
| 灵敏度波长范围（绿色） | 480 至 600，760 至 1000 nm |
|---|
| 灵敏度波长范围（红色） | 590 至 1000 nm |
|---|
| 感光灵敏度（蓝色） | 0.21 A/W |
|---|
| 感光灵敏度（绿色） | 0.25 A/W |
|---|
| 感光灵敏度（红色） | 0.45 A/W |
|---|
| 暗电流（最大值） | 0.05 nA |
|---|
| 结电容 | 12 pF |
|---|
| 上升时间 | 0.1 μs |
|---|
| 工作温度 | -25 至 +85 摄氏度 |
|---|
| 储存温度 | -40 至 +85 摄氏度 |
|---|
| 备注 | 该传感器在红外区域也很灵敏，因此可根据需要过滤红外光。 |
|---|
| 测量条件 | 典型值 Ta = 25°C，每个像元，感光灵敏度：红光（λ = 640 nm）、绿光（λ = 540 nm）、蓝光（λ = 460）、暗电流（所有像元）：VR = 1 V，除非另有说明 |
|---|

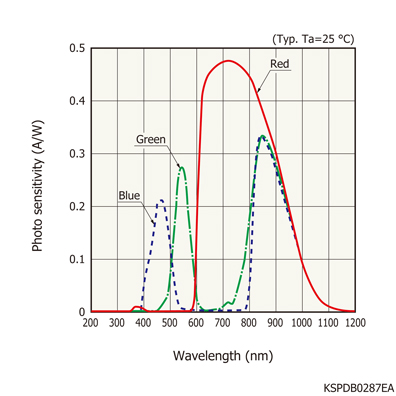

光谱灵敏度特性

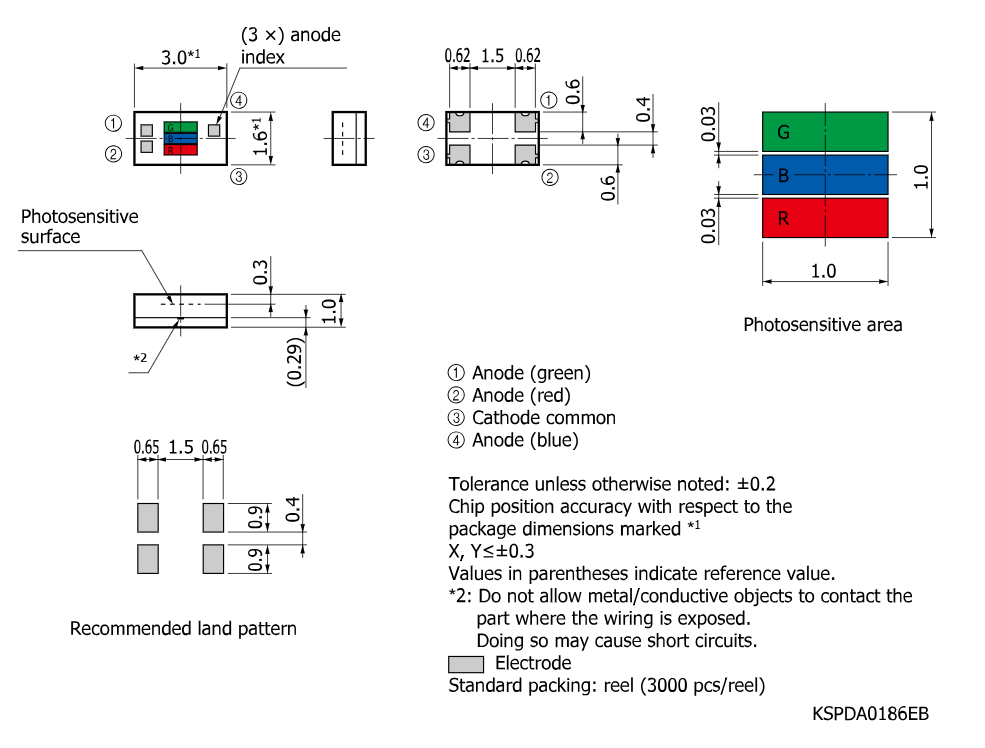

外形尺寸图（单位：mm）
